Gestion d'un l'éclairage
-2.1- Identification des entrées sorties
- -1- Repérez sur la platine de test les deux composants jouant le rôle d'interrupteur : Microswitch et ILS
Microswitch |
ILS |
- -2- Aidez vous de la ressource suivante pour noter très précisément le nom des entrés sur lesquelles ils sont branchés.

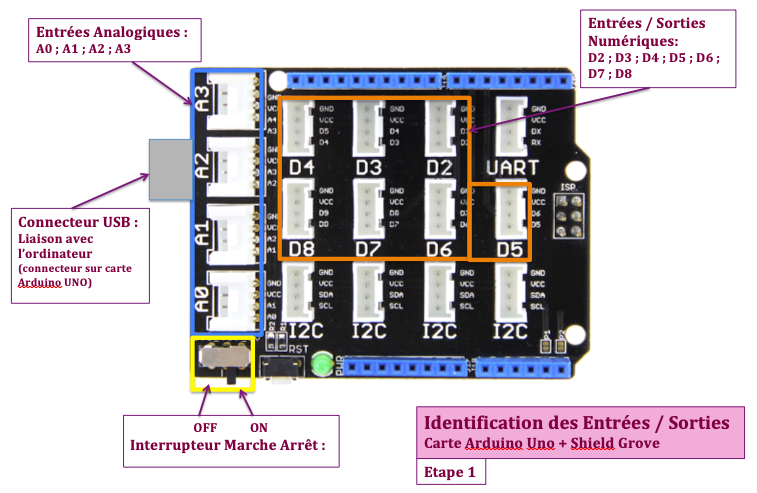

Identification des Entrées / Sorties d'une carte Arduino UNO équipée d'un Shields Grove (png - 315.82 KB) - Version word
- -3- Repérez les deux LEDs.
- -4- Notez le noms des sorties sur lesquelles elles sont branchées.
- -5- Etudiez l'animation " Tactileo, Maskott Science : Reproduire Eclairage "
Dans le dossier : Commun / Travail / techno / 4eme / Gérer Eclairage / Reproduire Eclairage / Index.html ou télécharger le fichier ZIP.
- Répondre à la question : Dans la maquette étudiée, quels sont les capteurs et les actionneurs.
