Gestion d'un l'éclairage
-2.3- Visualisation des niveaux logiques
Toujours dans le même fichier sur mblock.
Connection de la carte Arduino UNO à l'ordinateur | |
|
|
|
|
Votre carte arduino est prête à communiquer directement avec l'ordinateur pour effectuer les Tests. |
|
Visualisation des niveaux logiques : | |

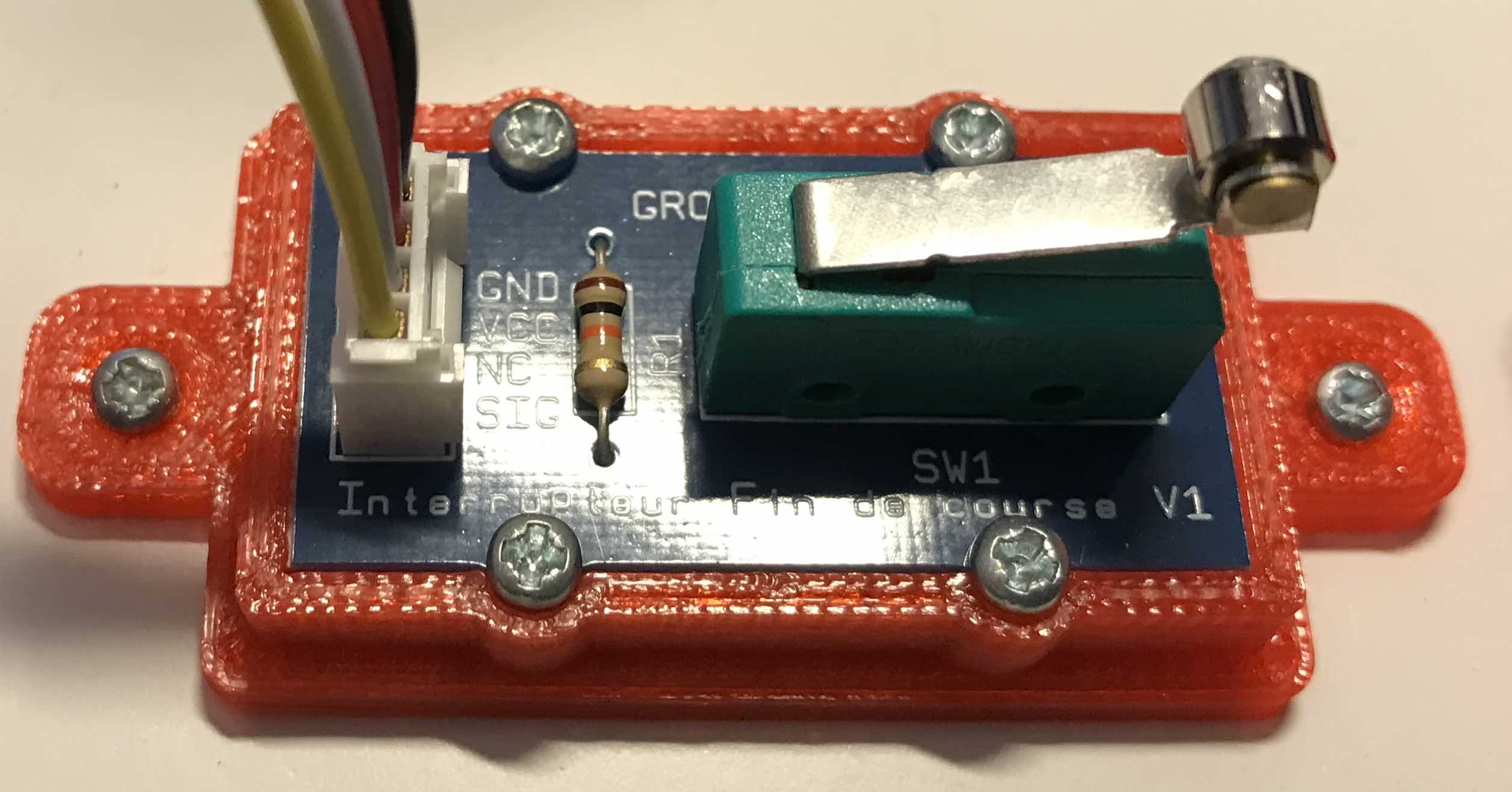

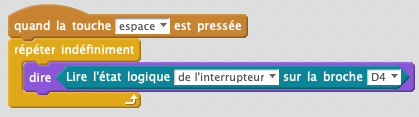

-1- Construire le script ci-contre pour visualiser les niveaux logiques de l'interrupteur quand celui-ci est enfoncé ou relâché.
Répondre aux questions de la fiche élève. |
L'état logique est affiché par le panda |

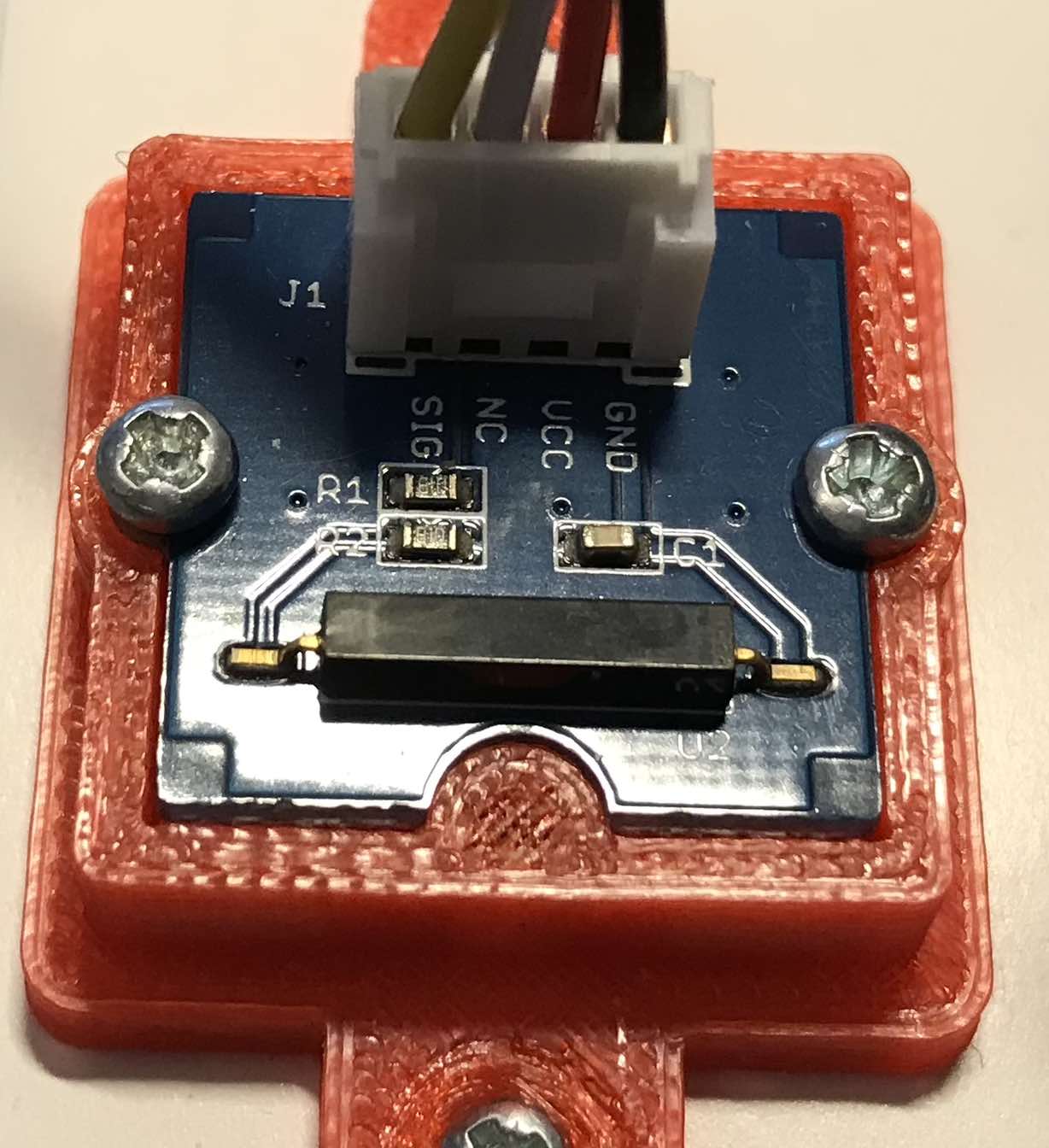

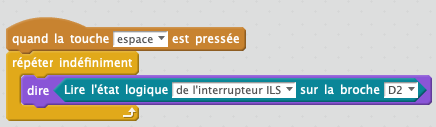

-2- Construire le script ci-contre pour visualiser l'état logique de l'inter ILS quand vous approchez un aimant de celui-ci.
Répondre aux questions de la fiche élève. |
|

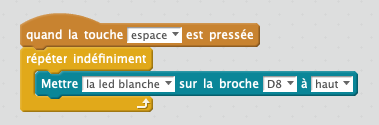

-3- Construire le script ci-contre pour visualiser l'état de la LED (sortie) quand elle est à l'état haut. Répondre aux questions de la fiche élève. |
|
-4- Conclure avec le professeur et complétez la fiche élève
|
