- Séance 3- Conception.

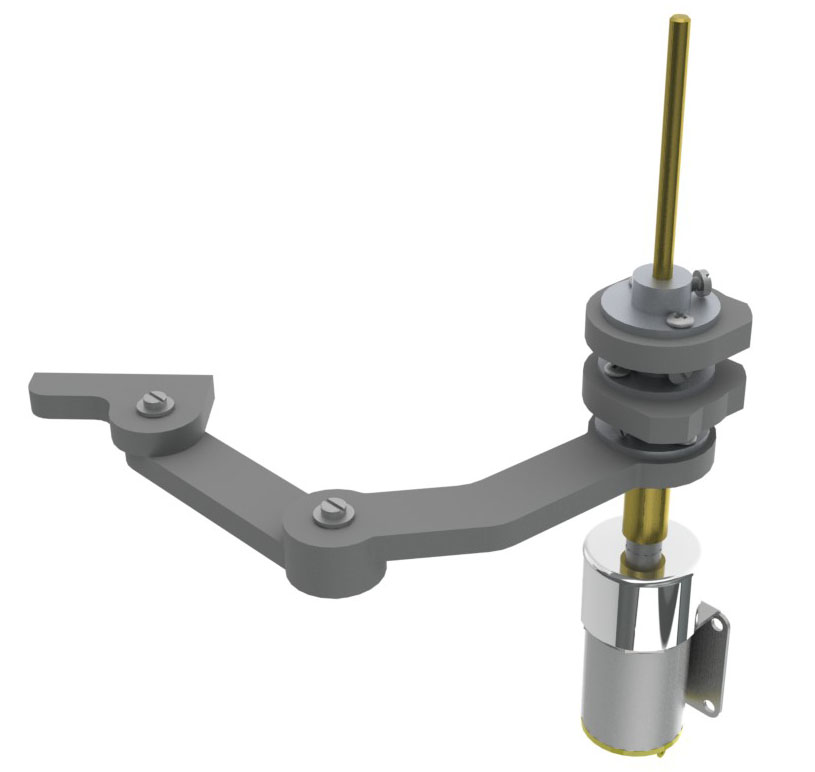

Conception du portail partie mécanique (pièces à dessiner et à fabriquer.)

Ecrire en titre : - Conception partie mécanique et électronique -. Vous collerez tous les plans, croquis que vous aurez réalisé.

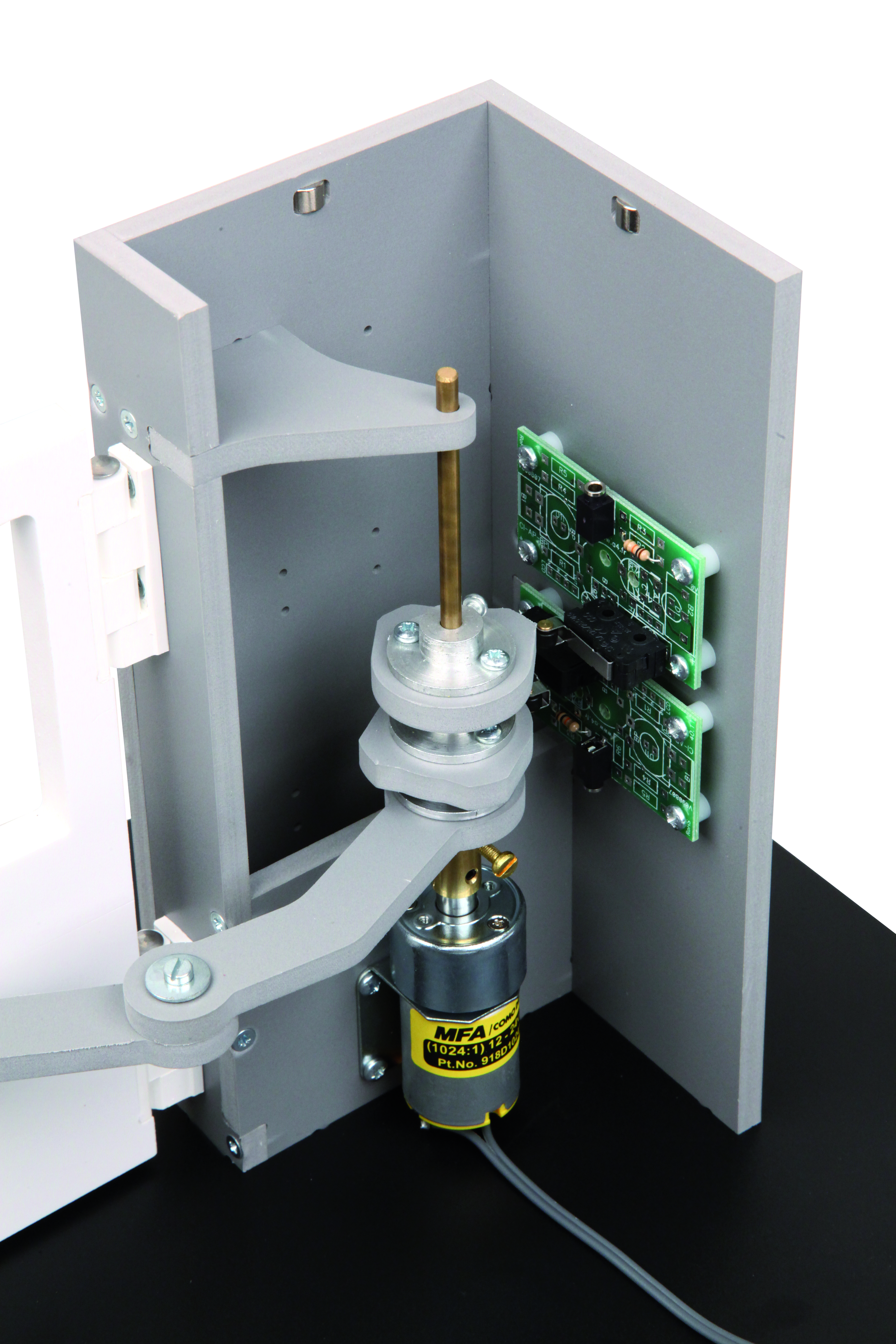

- 1 - Observez et prenez les mesures de la maquette de porte à équiper.

- 2 - Réalisez des croquis sur feuille de votre installation.

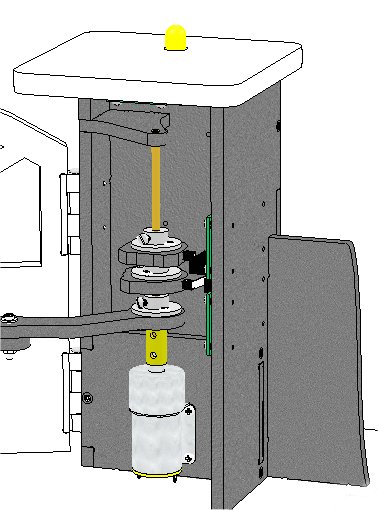

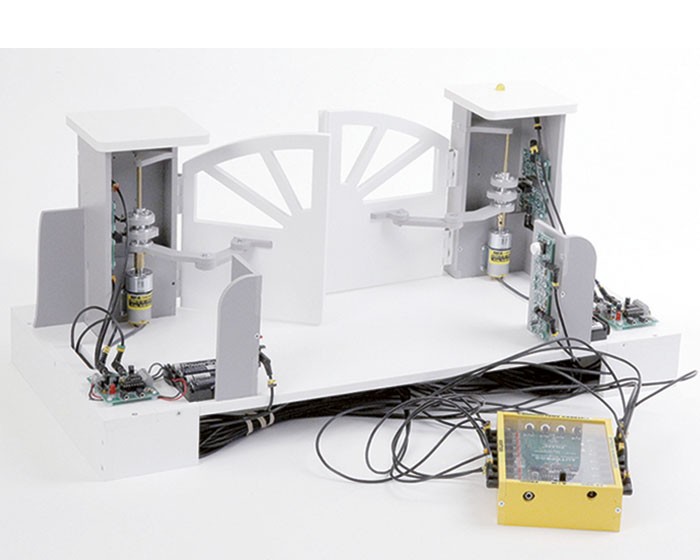

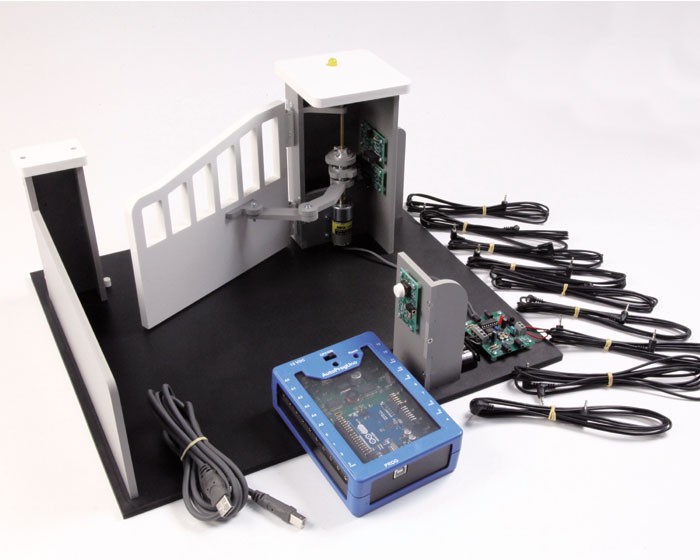

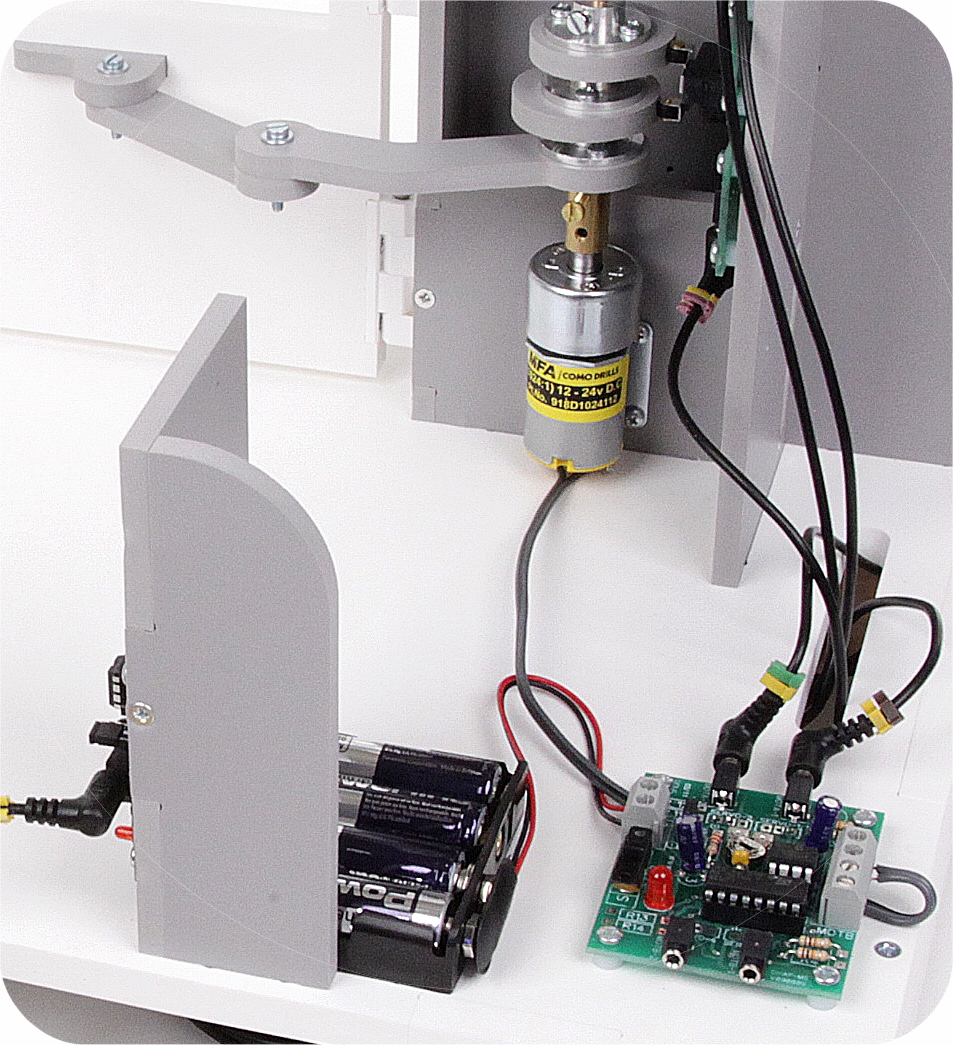

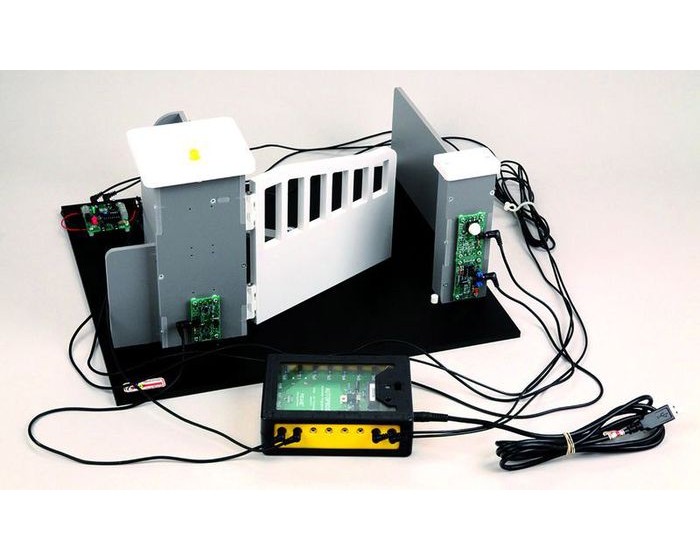

  • Servez vous des vues 3D ou 2D mise en plan et surtout des ressources ci-dessous présentant les solutions de portails automatisées

- 3 - Dessin de définition des pièces à fabriquer

- le dessin de définition isole une pièce du schéma global et défini précisément ses dimensions. -

- Il permet ensuite de fabriquer la pièce. -

  • Dans le groupe, répartissez vous les différents dessins de définition à réaliser.
  • Vous utiliserez l'ordinateur et le logiciel Solidworks si vous fabriquez avec la commande numérique. (ressources ci-dessous)
  • Sinon vous dessinez sur feuille si vous fabriquez avec un autre moyen.

Ressource : Exemple d'utilisation du logiciel Solidworks pour dessiner une bielle :

Attention : Vous ne devez pas reproduire le dessin mais respecter les étapes de travail ( qui sont toujours les mêmes) et les adapter à votre projet !

Opération : icône / aperçu
  • lancer solidworks
  • Créer un nouveau fichier et une nouvelle esquisse.

Ressource vidéo : Créer un fichier.

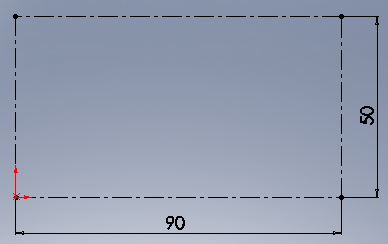

  • Tracer un rectangle en pointillé (icône : ) représentant les dimensions d'encombrement de la pièce. Longueur et largeur maximales

Ligne de contruction :

Aperçu :

Ressource vidéo : tracer un trait.

A tous moments vous pouvez :

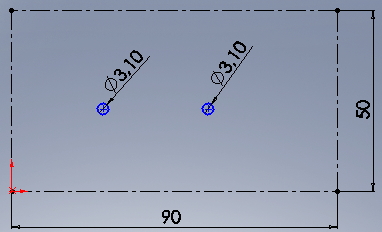

  • Tracer un cercle au hazard mais d'un diamètre précisé.
  • Au final, on trace deux cercles dont le diamètre (ici 3.1mm) est légèrement supérieur à celui de a vis, pour que celle-ci puisse passer dans le trou et assembler les pièces.

Icône cercle :

Aperçu :

Ressource vidéo : Tracer un cercle ou un arc de cercle.

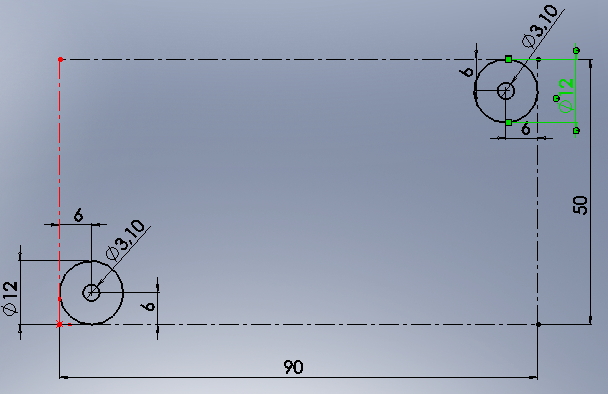

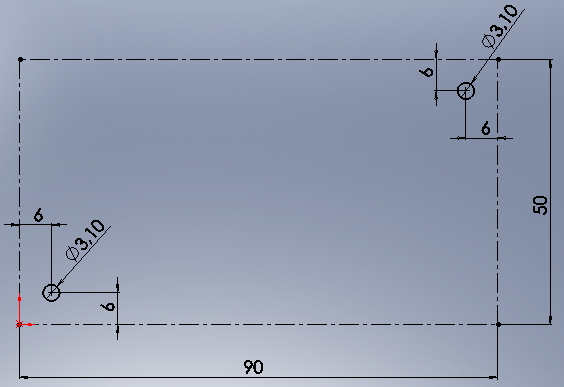

  • Placer les cercles précisément :
    • Par rapport au  bord de la pièce en laissant suffisamment de place pour que  la pièce soit solide. (de 4mm à 7mm). Attention si vous laissez trop d'espace vous aurez une pièce trop grosse et un assemblage compliqué voir impossible.
    • Les uns par rapport aux autressi vos cercles sont sur le même axe, votre pièce sera droite, sinon elle pourra être courbée.



Icône : cotation intelligente.

Ressource vidéo : Placer aux bonnes dimensions.

  • N'oubliez pas de sauvegardez vos travaux sur le serveur :

Groupe / 4.. / travail / techno / DIC porte automatique / groupe 1 2 3 4 5 ou 6.

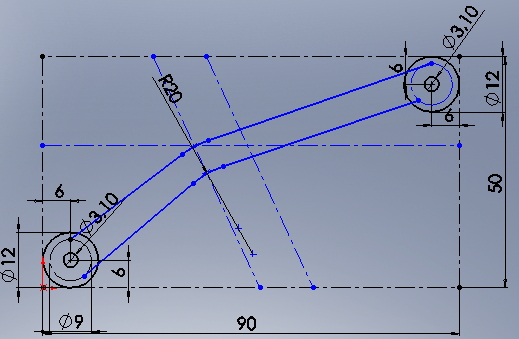

  • Tracer les cercles correspondant aux contours extérieurs de la pièce. Vous pouvez coller les bord extérieurs tracés en pointillés.

Relier les deux cercles par des traits ou des courbes pour constituer le corps ou le bras de la bielle.

  • Vous donnez la forme de votre pièce. Les dimensions n'ont pas à être réellement précises.
  • Les traits peuvent se couper les uns les autre, ils seront facilement "nettoyés" plus tard.

Icône :

tracer un trait

ou tracer une spline

Ressource vidéo : tracer un trait (au dessus).

Ressource vidéo : tracer une courbe (spline).

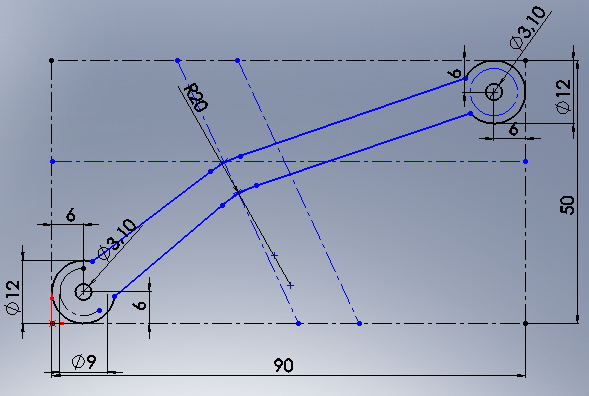

  • Découper les trait en trop à l'intérieur de votre pièce.

Icône :

ciseaux :

Ressource vidéo : découper  des traits en trop.

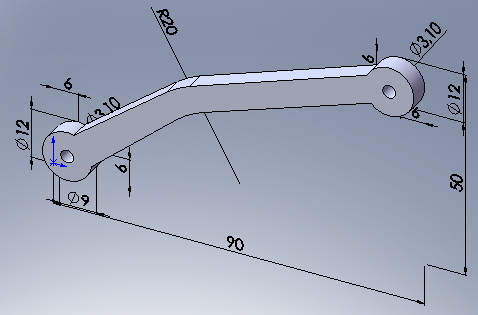

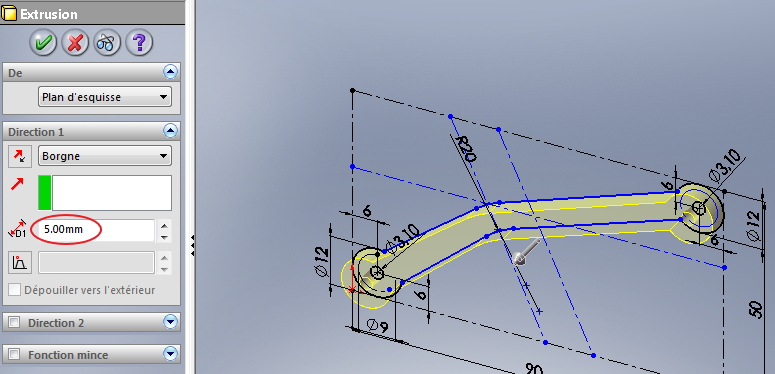

  • Ajouter la matière : Epaisseur 5mm

Icône :

Extrusion

Ressource vidéo : ajouter la matière.

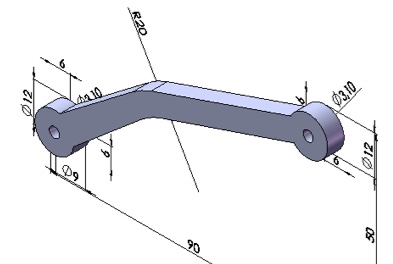

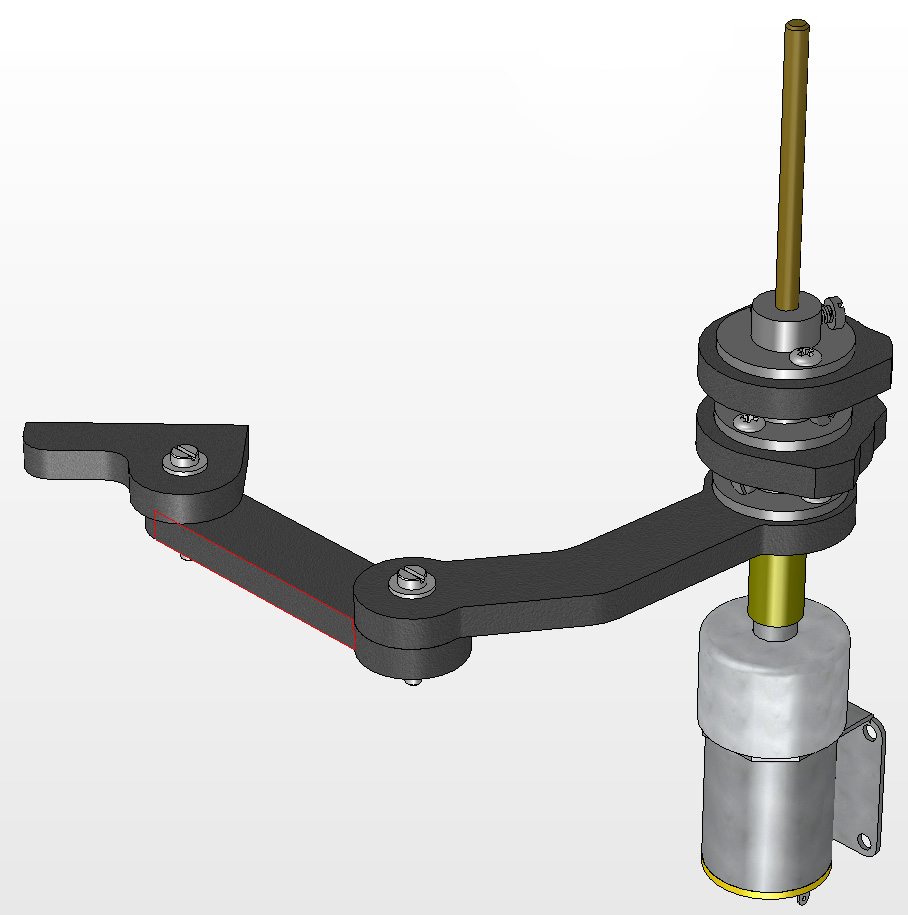

La pièce est finie. Cet exemple constitue une des pièces à assembler dans un système d'ouverture automatique de porte.
