- Séance 2- Cahier des charges / fonctions.

Cahier des charges.

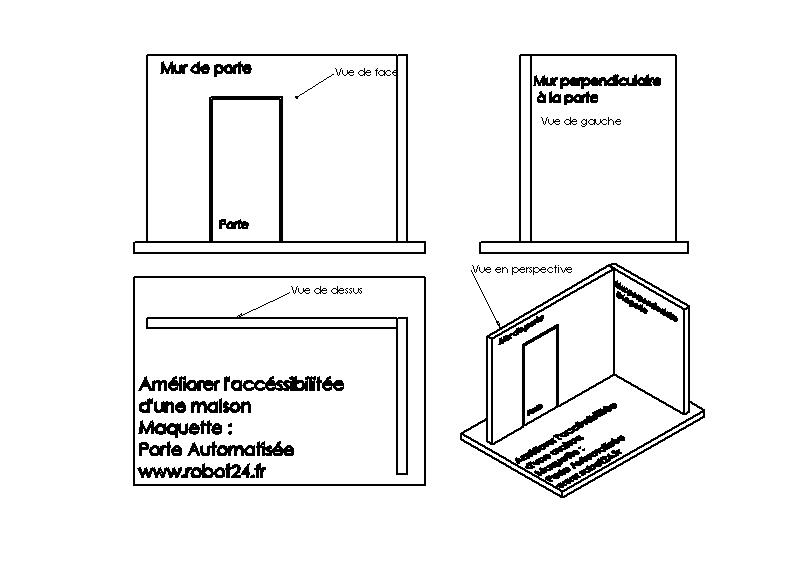

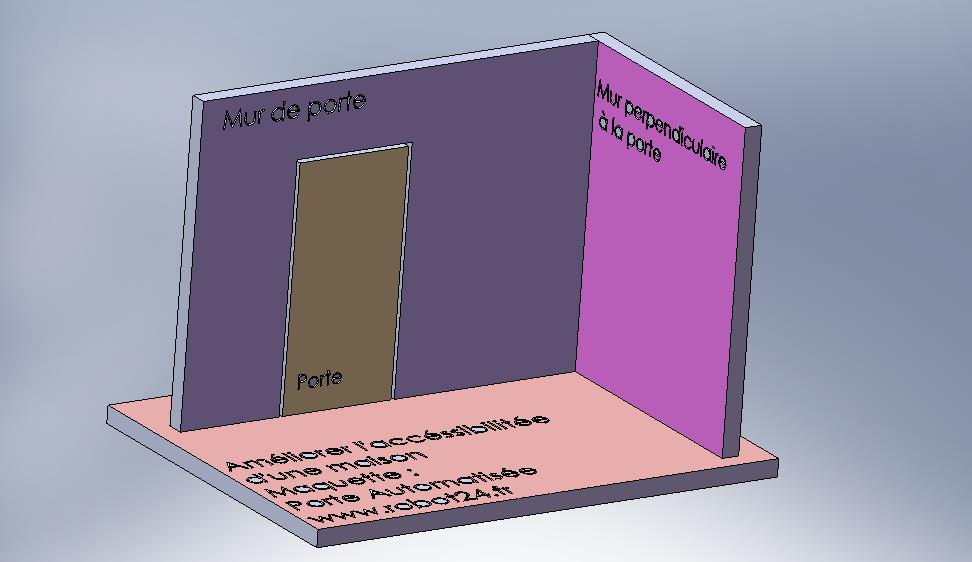

Nous désirons symboliser l'ouverture automatique d'une porte de maison en équipant une maquette fournie (remarque : en fonction des projets, la maquette peut être à fabriquer.)

La porte doit s'ouvrir automatiquement dès qu'une personne est détectée.

La porte doit ensuite se refermer automatiquement dès que la personne est passée

Les déplacements de la porte lors de l'ouverture et de la fermeture  doivent être contrôlés et arrêtes en fin de course (porte ouverte ou fermée) pour éviter :

  • de bloquer le moteur ce qui abimerait sa structure.
  • de forcer sur toutes les pièces mécaniques et leurs assemblages.
  • d'écraser pépette qui se trouverait derrière la porte
  • que la porte soit refermée de travers.

Tous les ressources du labo de technologie sont mis à disposition des élèves. Demandez au professeur de vous les présenter si besoin.

Outils de fabrications :

  • Fraiseuse à commande numérique (charly robot) pour découper/ usiner du PVC (plastique)
  • Etablis, étaux, scies, limes, outils de perçage.
  • Outils de tracé, pointage.
  • Cisaille : Découpe du PVC 5mm
  • Table chauffante Pliage du PVC

Matériaux  à disposition :

  • PVC expansé 5mm mono-couche et bi-couche recyclé.
  • Carton plume, cartons.
  • Polypropylène 1mm.
  • Tasseaux de pin.
  • Vis M3 + écrous. Vis tête plates et faites fraisées.

Système domotique :

  • Boitier PICAXE
  • Tous les capteurs sont à disposition.
  • Cables divers.
  • sabre laser.
  • Moto-recducteurs à courant continu.
  • Ordinateurs + logiciel Blockly
  • Scratch pour création d'animation virtuelle.

CDCF - Fonctions :

Ecrire en titre : - Etude du cahier des charges et des fonctions -

-1- Etudiez le cahier des charges précisément . A l'oral, retrouver et citez les deux erreurs qui s'y sont glissées.

-2- Etudes des fonctions :

Extraire du cahier des charges, les fonctions de notre maquette ?

Fonction d'usage Fonctions de services Fonction technique Solutions techniques
Ouvrir automatiquement la porte de la maison pour améliorer l'accessibilité...   Ouvrir la porte automatiquement .

.

.

.

.
.

.

.

.

.
Protéger le moteur et les pièces mécaniques

.

.

 .

.

.



Planification

Etapes de travail semaine 1 semaine2 semaine3 semaine4 semaine5

Découverte du problème

Etude du cahier des charges et des fonctions
Conception partie pièce mécanique
Conception partie électronique domotique
Fabrication pièces mécanique

Assemblage partie électronique  domotique
Assemblage pièces mécaniques
Essais réglages ajustements.
