-3.4- Pour aller plus loin : Le Modeleur volumique

Retour sur la CFAO

La C.F.A.O (Conception & Fabrication Assistée par Ordinateur) est un procédé qui permet à l’aide d’un système automatisé de concevoir, programmer les formes de la pièce à usiner et de réaliser les différentes opérations d’usinage sans interrompre la chaîne de transmission des informations.

Les machines utilisées en C.F.A.O sont des machines-outil à commande numérique (MOCN).

Une machine-outil à commande numérique (MOCN) est un système automatisé qui effectue des tâches de façonnage (fabrication) de pièces, le plus souvent par enlèvement de matière (ou usinage).

Les différentes parties du système

En collège, nous utilisons une fraiseuse-perceuse à commande numérique composée de deux parties. La structure de cette machine s’apparente à celle des systèmes automatisés avec une partie commande et une partie opérative.

Elle comprend 2 parties :

La partie commande

La partie commande qui permet de commander les différents mouvements et de renseigner l’opérateur sur le déroulement de l’usinage.

L’ordinateur (unité centrale et ses périphériques) ou l ’automate programmable

 le logiciel de C.F.A.O servant à créer le fichier d ’usinage



La partie opérative

La partie opérative qui réalise l’usinage. C ’est la machine avec ses actionneurs (moteurs), ses capteurs et ses organes de sécurité (carter et bouton d’arrêt d ’urgence).

Différents dispositifs de sécurité sont présents sur la partie opérative :
-  Un capot de protection : s’il est ouvert la machine ne peut pas fonctionner.
-  Un bouton d’arrêt d’urgence : En cas de problème, une pression sur ce bouton permet l’arrêt immédiat de la machine.

Solidworks, le modeleur volumique :

-1- Définitions générales :

Solidworks est un outil de conception de modélisation volumique en représentation filaire et de surface .
Ce type de modélisation volumique permet de décrire entièrement les arêtes et les faces de la pièce ou de l’assemblage.
Le fichier contient également les informations qui relient ces géométries entre elles (Exemple: telle surface se rencontre avec telle arête).
Tout comme un assemblage il est constitué de pièces individuelles. Un modèle SolidWorks est formé d’éléments individuels appelés fonctions.
Ce sont des fonctions géométriques faciles à comprendre telles que les bossages, les enlèvements de matière, les perçages, les nervures, les congés, les chanfreins et les dépouilles.

Vocabulaire

Fonctions: les  enlèvements de matière,  les bossage, les plans ,  les esquisses sont tous considérés comme étant des fonctions.

Plan :Ils servent d’esquisse initiale pour la création de fonctions de bossage et d’enlèvement.

Extrusion .Étend un profil à une certaine distance le long d’une trajectoire perpendiculaire au plan du du profil.

Esquisse : Tout profil 2D crée sur des faces planes et des plans à l’intérieur d’un modèle. Elle sert de base pour les bossages et les enlèvements de matière.

Congés,  chanfreins et arrondis.: Ils sont en général ajoutés au volume et non pas à l’esquisse.

Bossage : Utilisé pour ajouter de la matière au modèle.

Enlèvement de matière
 : Utilisé pour enlever de la matière (fonction inverse du bossage).



-2- Utilisation cette année





 Nous ne réaliserons que des esquisses et modèles 3D simples. (Murs de cloisons de la maquette domotique). Ils s'apparenterons à de simples parallélépipèdes rectangles (voir schéma à refaire). Les "difficultés" se porterons par contre sur le dessin des ouvertures, porte et fenêtres qu'il faudra percer et sur les "encoches" d'assemblages de murs entre eux.

La configuration des usinages ne sera abordée que ponctuellement et sous forme de "didacticiels" à suivre de manière plus ou moins transparente... Nous nous y arrêterons plutôt en classe de 3eme.











-4- Utilisation l'an prochain en 3eme :

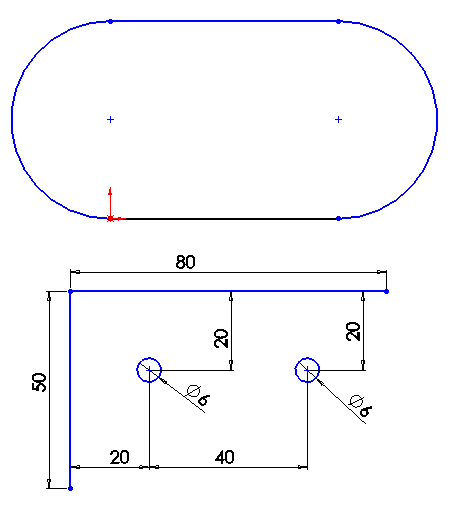

Les dessins seront plus compliqués. Nous serons amenés à dessiner ou à modifier un socle (corps) de robot dont les formes sont plutôt arrondies. Il faudra aussi calculer / choisir, un grand nombre de côtes (dimensions) "fonctionnelles". C'est a dire, des dimensions importantes pour que le robot puisse bien "fonctionner" : Avancer droit, tourner, s'arrêter, mais aussi adapter les capteurs, les moteurs, les piles... (refaire les schémas)





Règles d'utilisation :

-1- En général

  • Vous devez dans un premier temps dessiner sur le plan de face !
  • Vous devez penser à raisonner en millimètres. C'est à dire, quand les  dimension sont exprimés en cm, les convertir en mm.

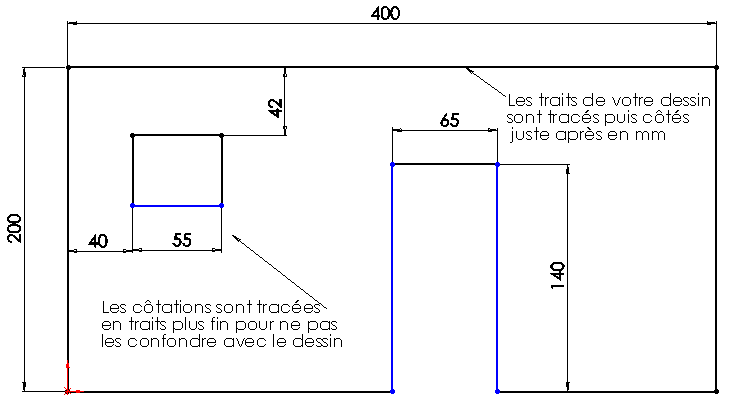

  • Chaque trait / arc / cercle, doit être côté (mesuré) et la côte doit être posé à une place qui ne gène pas la compréhension  du dessin. (refaire le schéma

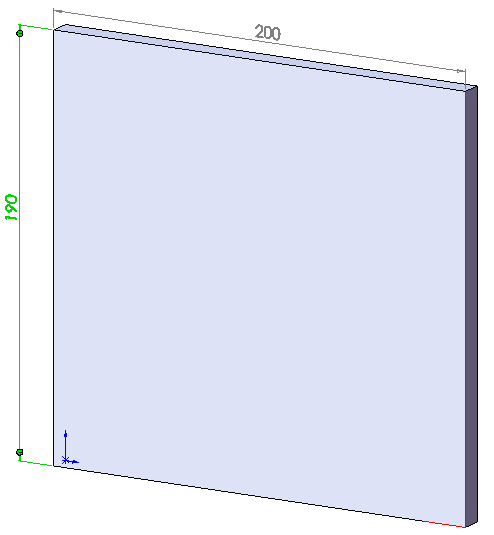

  • Quand l'esquisse 2D est finie, il faut ajouter la matière. Attention à l'épaisseur...

Méthode de dessin des cloisons.

Pour réussir votre dessin, suivez les vidéos vous présentant les fonctions de base de solidworks.

Vous les trouverez sur le bureau de windows : - Tuto_Solidworks -



-1- Cadre / Mur

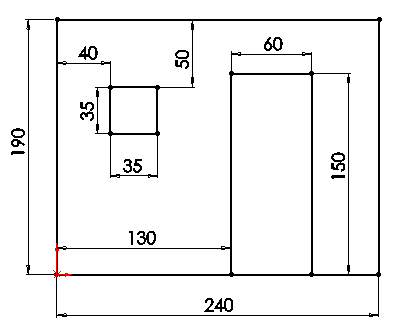

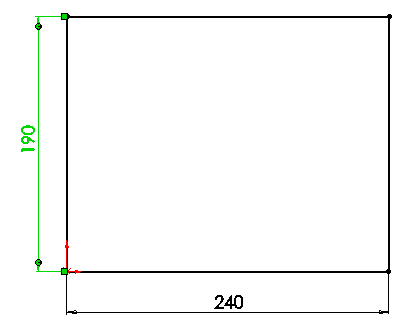

  •  Dessinez le rectangle de la face 1 de la chambre (video tracer un trait)

-2- Ouvertures :

  • Dessinez la porte et une fenêtre

 -3- Méthodes d'assemblages :

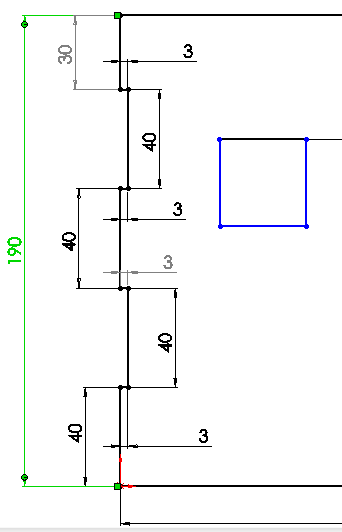

  • Dessinez les encoches sur le côté de votre cloison pour assemblez la face1 avec la face2



 -4- Consultez le professeur pour la face 2.
