-1- Dessin des pièces de la maquette
Organisation :
Le professeur va répartir les différents pièces des maquettes à dessiner et à usiner au différents groupes.
- Quand une pièce est dessinée, passez au point -2- configurer un usinage sur EFICN
- Quand vous avez vue la démonstration d'usinage demandez une autre pièce à dessiner au professeur.
Dessins dans Solidwoks :
-1- lancer Solidworks (raccourcis sur le bureau : Solidworks 2007)
-2- Suivez et réalisez la video "créer un fichier" :
-3- Suivez et réalisez la vidéo : "tracez un cercle".
Lisez le diamètre du cercle sur le dessin que le professeur vous a donné !!!
Regardez au cas ou le vidéo : "Effacer un trait..."
-4- Suivez et réaliser la vidéo : "tracer centre cercle"
Lisez les diamètres et les positions sur la fiche que le professeur a donné.

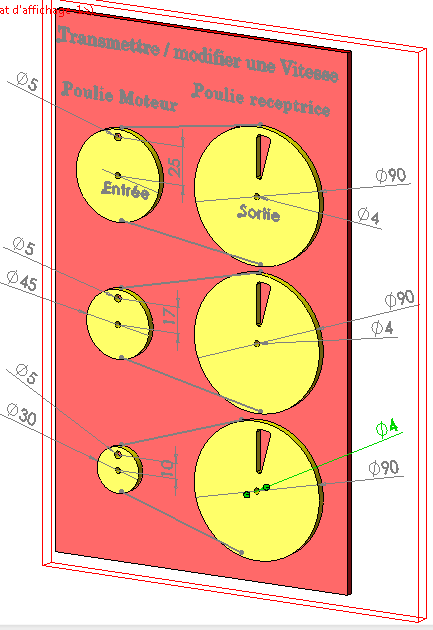

- Vous devez obtenir un schéma comme celui-la avec vos propres dimensions :
-7- Suivez puis réalisez la vidéo : "placez aux dimensions..."
Lisez les dimensions sur votre feuille.

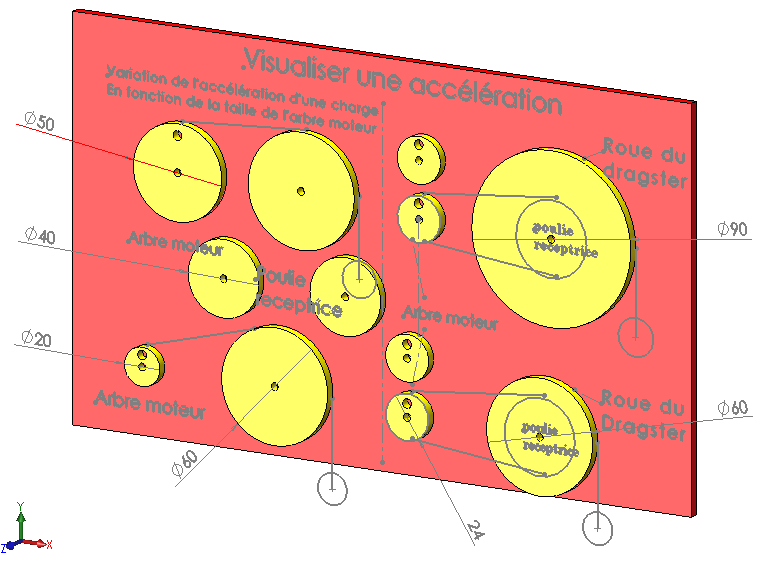

- Vous devez obtenir un schéma comme celui-la avec vos propres dimensions :
-6- Suivez puis réalisez la vidéo : "créer de la matière."
-7- Sauvegardez dans le disque : Perso puis créer un dossier "techno" et choisir le nom de maquette.
Passez au chapitre suivant : -2- Configurer un usinage sur EFICN
