-Séance 4- Dessin avec Sketchup

-1- Suivez les étapes présentées ci-dessous, en les adaptant à votre projet.

-2- A n'importe quel moment, si vous vous trompez vous devez revenir en arrière en cliquant sur

Edition / annuler ou sur les touches Ctrl+Z

-3- Aidez vous de la vidéo de dessin d'un container de trouvant dans :

Groupe / 5.. / travail / techno / habitat / Maison 2016 /dessiner-container.mp4

-4- A tout moment vous devez ajuster la vue et le zoom de votre dessin en utilisant les trois icônes suivant :

Dessiner un container et le copier-coller.
Ouvrir sketchup 8
Ouvrez le fichier le fichier de départ se trouvant dans : Groupe / 5.. / travail / techno / habitat / Maison 2016 / dessin de base

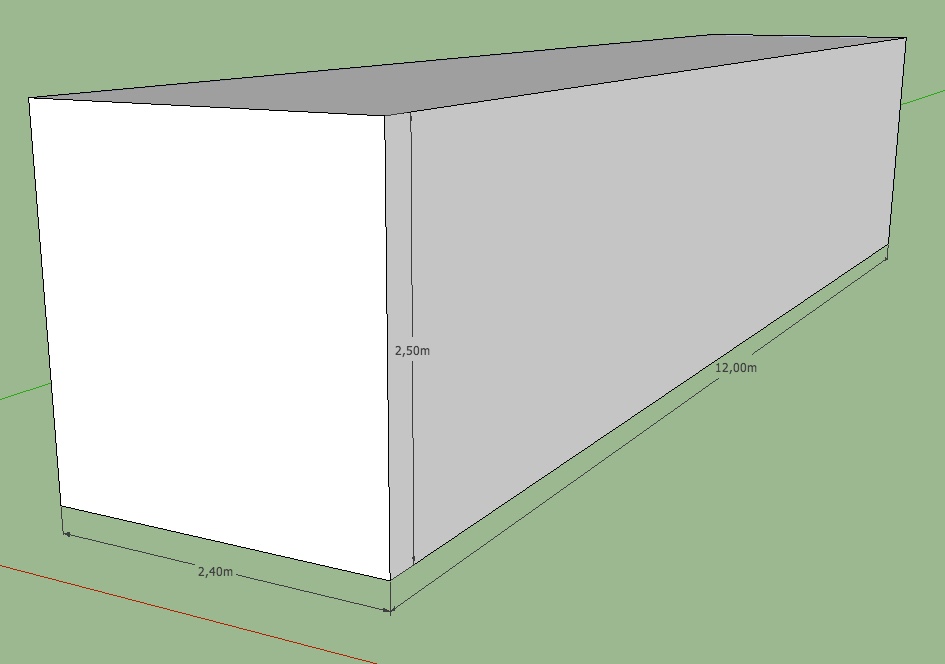

Dessinez un seul container aux dimension très précises. (voir cahier)
Sélectionner les faces et les arrêtes du container en vue de le copier : Sélectionnez l'arrête en bleu cliquez droit Choisissez tous les éléments connectés

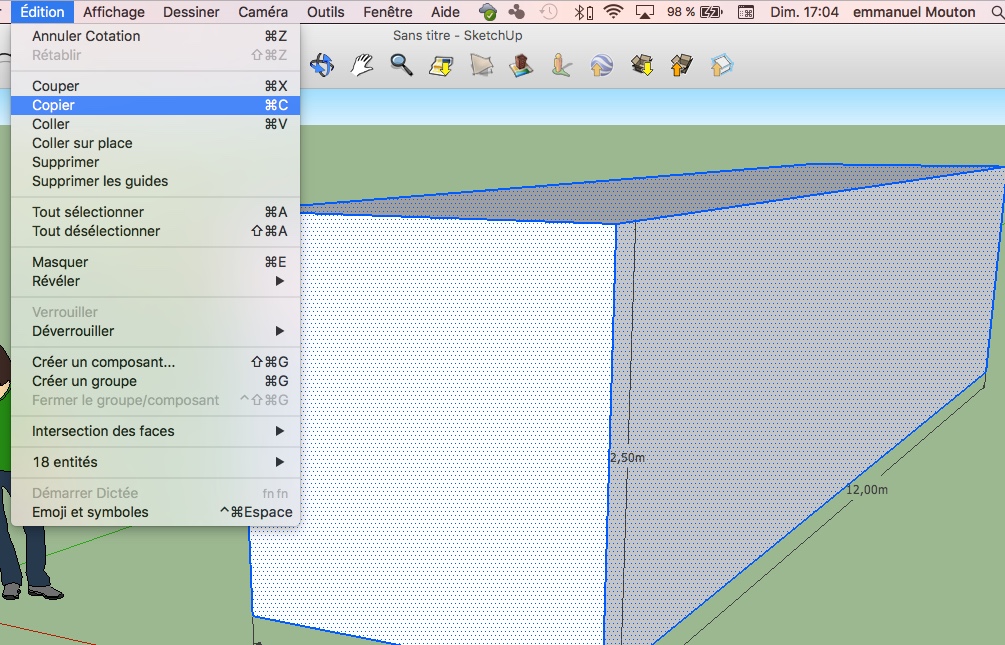

Copier le container : Menu édition copier

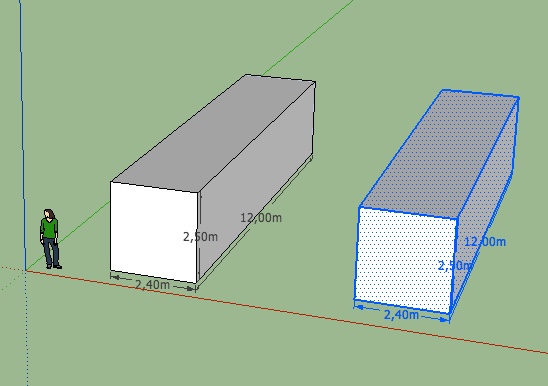

Coller le container : Menu édition Coller Déplacer la souris à un endroit suffisamment dégagé.
Copier coller autant de container qu'en comporte votre projet. (voir cahier)
Vous devrez sauvegarder vos fichiers dans : Groupe / 5.. / travail / techno / habitat / Maison 2016 / g1 ou 2 ou 3 ….

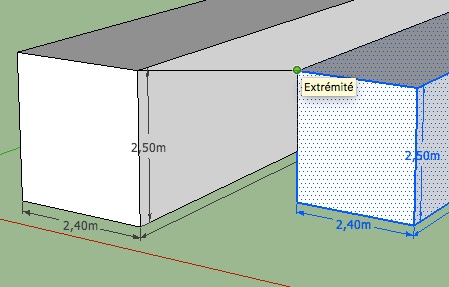

Déplacer les container pour agencer la maison.
Sélectionner les faces et les arrêtes du container en vue de le déplacer : Sélectionnez l'arrête en bleu cliquez droit Choisissez tous les éléments connectés
Choisir l'icône déplacer

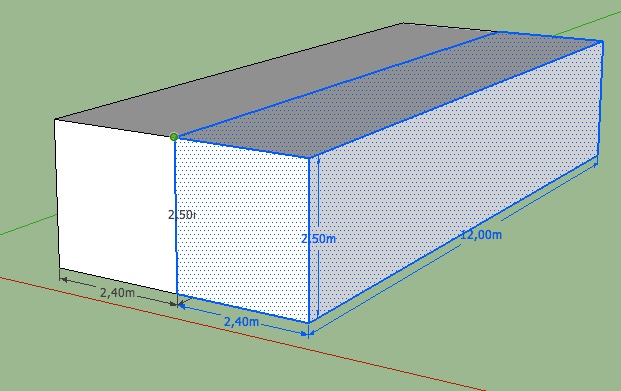

Déplacer le container à un point précis et reconnaissable.
Tourner les containers avec l'icône et la video d'aide. Respectez les angles droits !!!!! - Utiliser l'outil rotation -

+ fin portes fenêtres photos…..
