-4.1- Activité : Découverte de la LDR

• -1- Retrouvez la LDR (capteur de luminosité) sur la maquette

• -2- Repérer le boitier picaxe

-1- Dans votre cahier d'investigation,  écrire en titre : "Découverte de la LDR"

-2- Réécrire et répondre aux questions ci-dessous :

1. Qu'est ce qui assure le lien entre la LDR et le boitier picaxe ?
2. Sur quelle entrée est branché la LDR ?
3. Coller la photo de la LDR.

-3- Effectuez les manipulations suivantes :

• Test sur LDR

-4- Répondre aux questions en les réécrivant :

• Que s'est-il passé quand j'ai approché ma main de la LDR.
• La LDR est un capteur particulier, trouvez lui un nom.
• Pourquoi la LDR est un capteur analogique ? (donner un exemple)

-5- Au bureau du professeur testez la maquette et visualiser au video projecteur la valeur mesurée par le capteur analogique branché en A0

• Noter sur votre cahier, dans un tableau les valeurs mesurées correspondant au jour, à la nuit et à la tombée de la nuit. On appellera cette valeur le seuil. Ainsi que les valeurs de quantité de lumière mesurée en Lux par le luxmètre.

Valeur de la quantité de lumière (en LUX)

mesurée par le LUXmètre

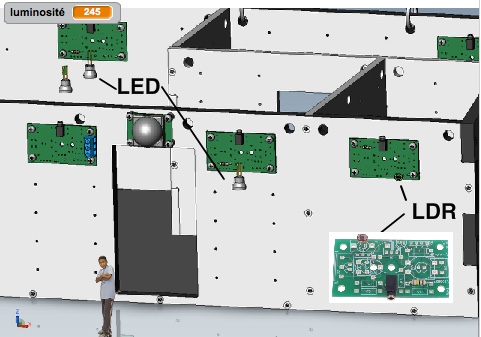

- Ouvrir le fichier : exo-LDR-scratch.

se trouvant dans Commun / Travail / techno / 4ème / gérer éclairage /

- Réaliser l'exercice suivant :

- Appuyez sur la touche "j" pour simuler le passage du jour à la nuit. (Le passage du jour nuit met 5 secondes.).

- Rédigez en language naturel un script permettant de décrire la situation suivante :

"Quand il fait jour, les lumières doivent être éteintes. Quand l'ambiance devient plus sombre, la LED1 doit s'allumer. Quand il fait nuit, les deux LEDs doivent s'allumer."

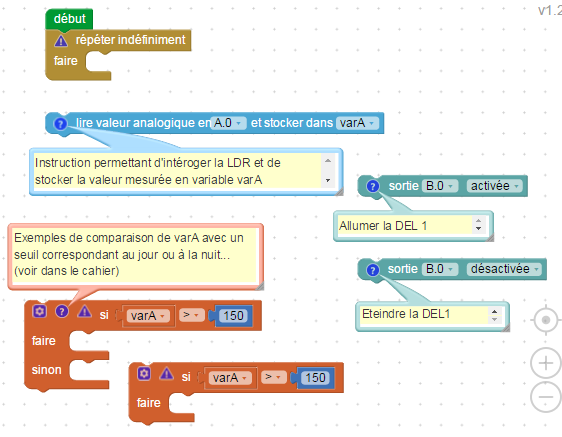

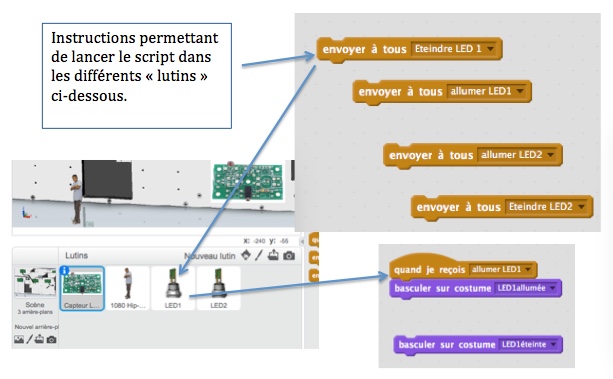

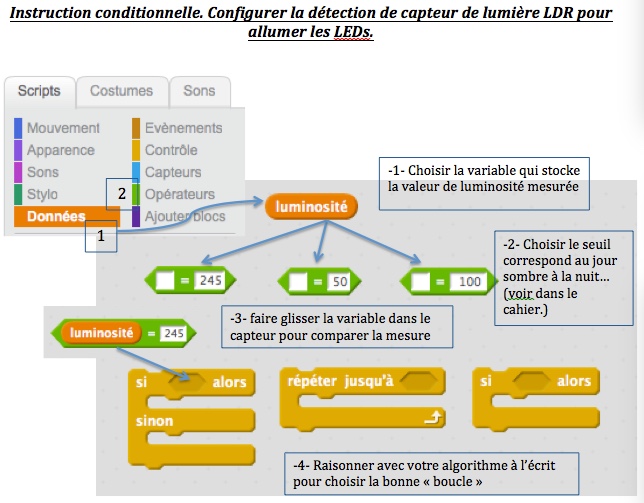

- Etudier les consignes suivantes et réalisez l'exercice dans scratch2.

- Lancer le Logiciel PicaxeEditor sur le bureau de windows

- Cliquez sur l'icône "New Blockly"

- ouvrir le fichier exo-ldr-blockly se trouvant dans :

commun / travail / techno / 4eme / gérer éclairage

- Rédiger en language naturel un script permettant de décrire la situation suivante :

"Quand il fait jour, les lumières doivent être éteintes. Quand l'ambiance devient plus sombre, la LED1 doit s'allumer. Quand il fait nuit, les deux LEDs doivent s'allumer."

- Etudiez les consignes ci-dessous.
