Designers Robots

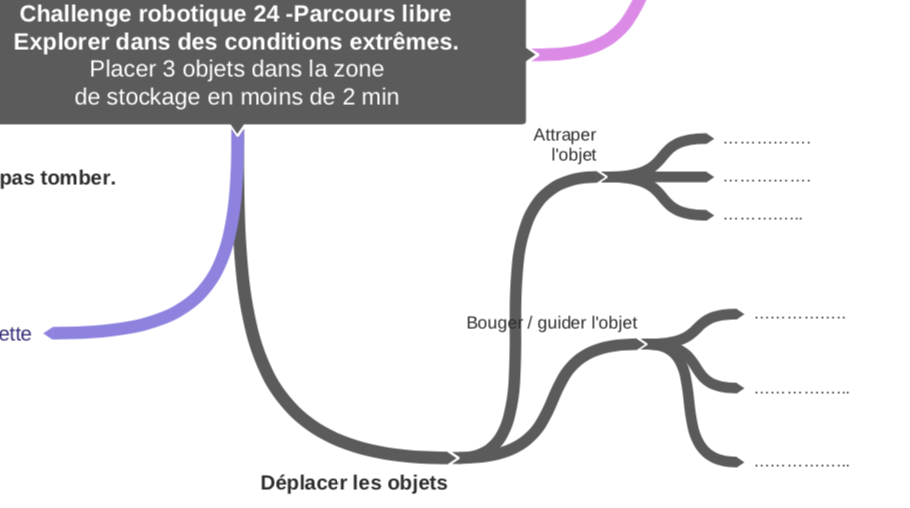

Attraper / déplacer / guider un objet ?

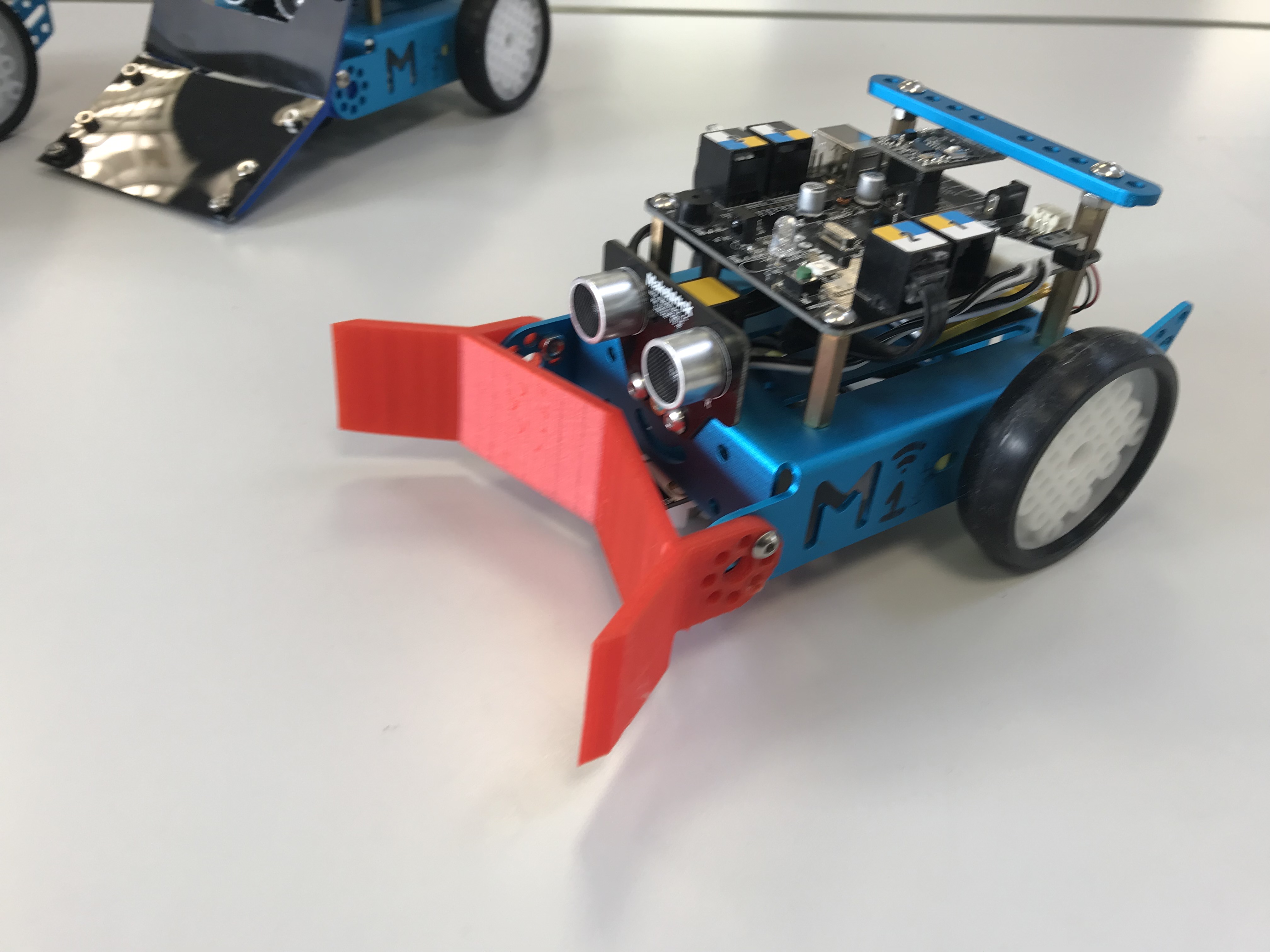

Conception / Dessin 3D / impression 3D d'un Pare-chocs.

 -1- Conception du pare-chocs.

• -1- Concertez vous avec le programmeur pour éviter de fabriquer une pièce qui ne servira à rien. Questions en suspend :

  • Comment fonctionne le capteur ultrason ? (cône de détection et distance.)
  • Ou sera placé le capteur ultrason (avant, arrière, côté, hauteur.). Vous ne devez pas le gêner !

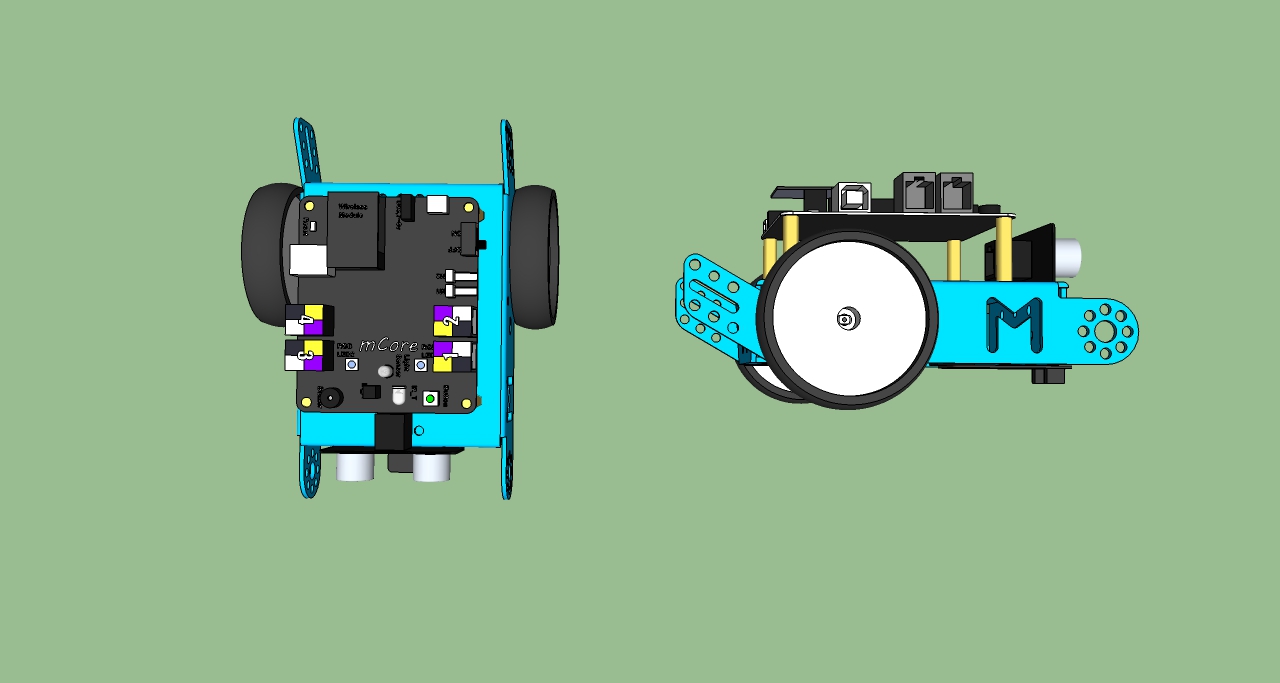

• -2- Dessinez un croquis du pare-choc sur feuille (blanche ou vues du robot ci-contre.)

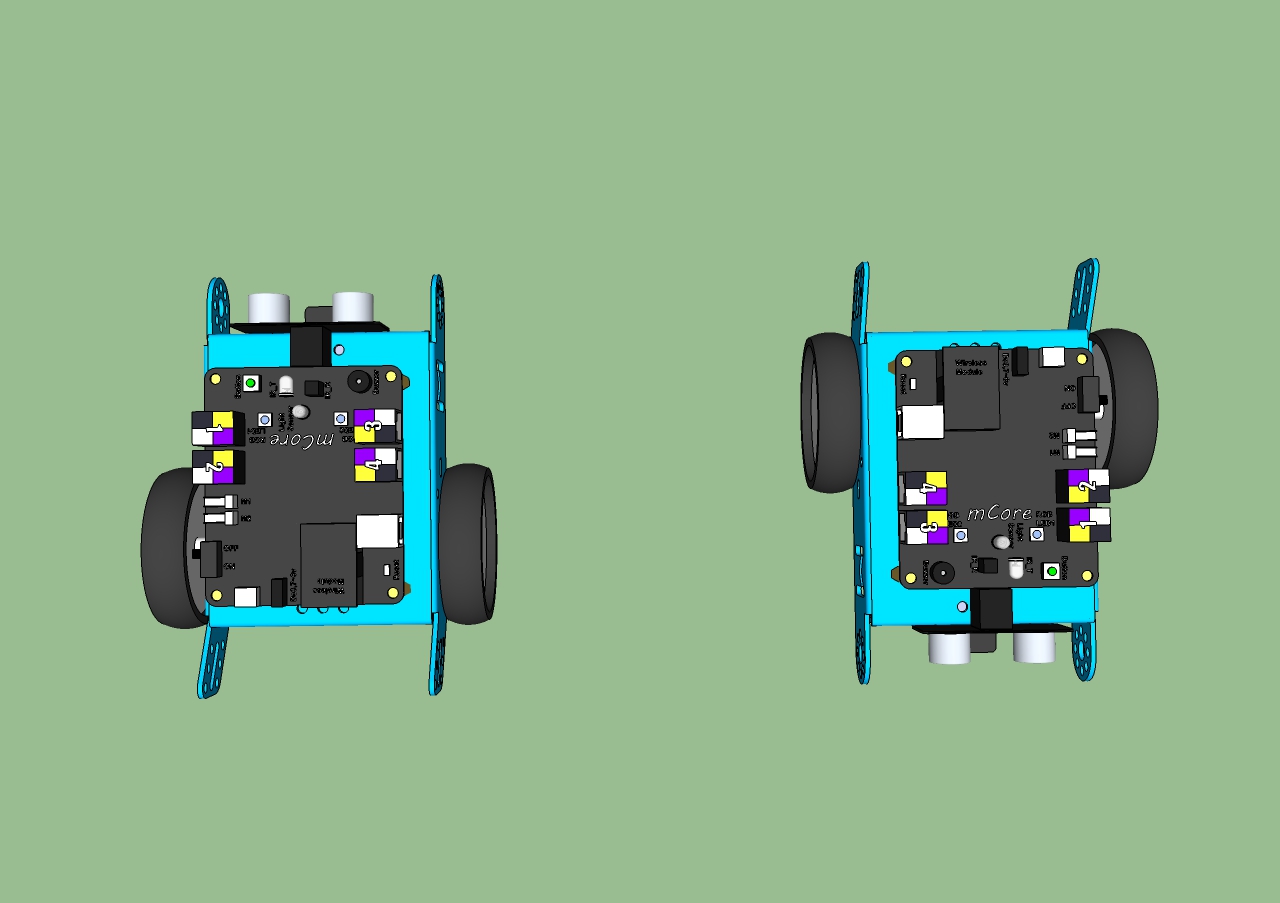

• -3- Dimensionnez votre pare-choc en vous aidant des exemples de pare-chocs, des robots et de la maquette.

- Télécharger - (jpg - 134076 B)

- Télécharger - (jpg - 160217 B)

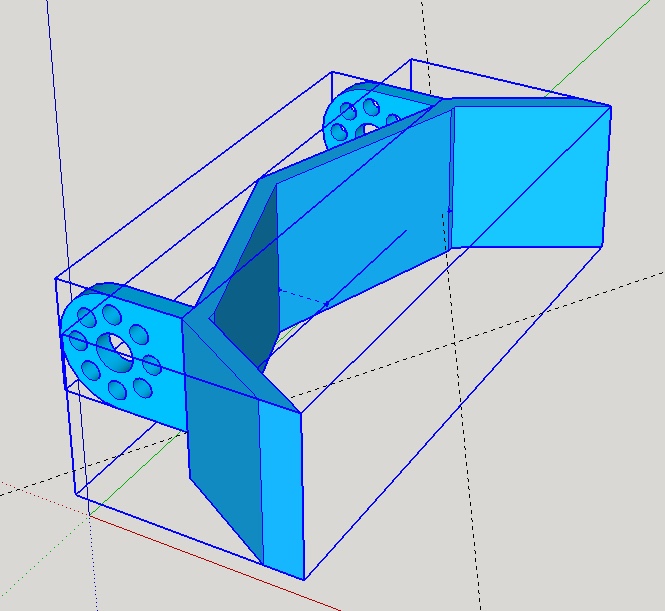

- 2 - Dessiner le pare-chocs en 3d avec Sketchup 2016

• -1- Lancer le logiciel Sketchup 2016

• -2- Ouvrir le fichier pare-chocs-depart (contenant les pâtes de fixations) se trouvant quelque part sur le serveur du collège.

• - 3- Dessinez votre pare-choc en vous inspirant des étapes de dessin présentées ci-dessous.

- Télécharger le fichier de départ - (skp - 600.21 KB)

Ressource : Dessiner un pare-chocs

• -4- Exportez le fichier en STL depuis sketchup. Voir ressource ci-dessous.

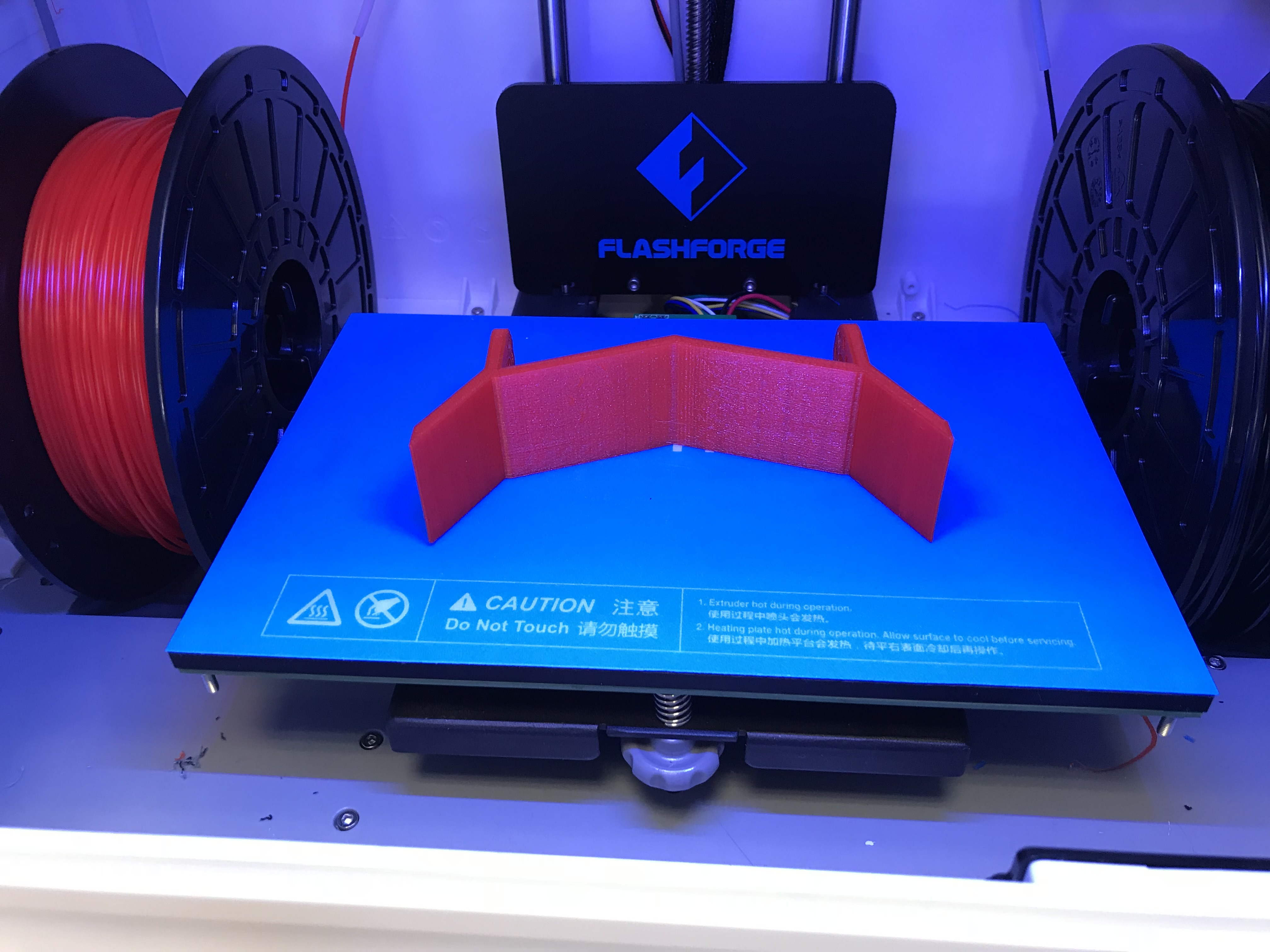

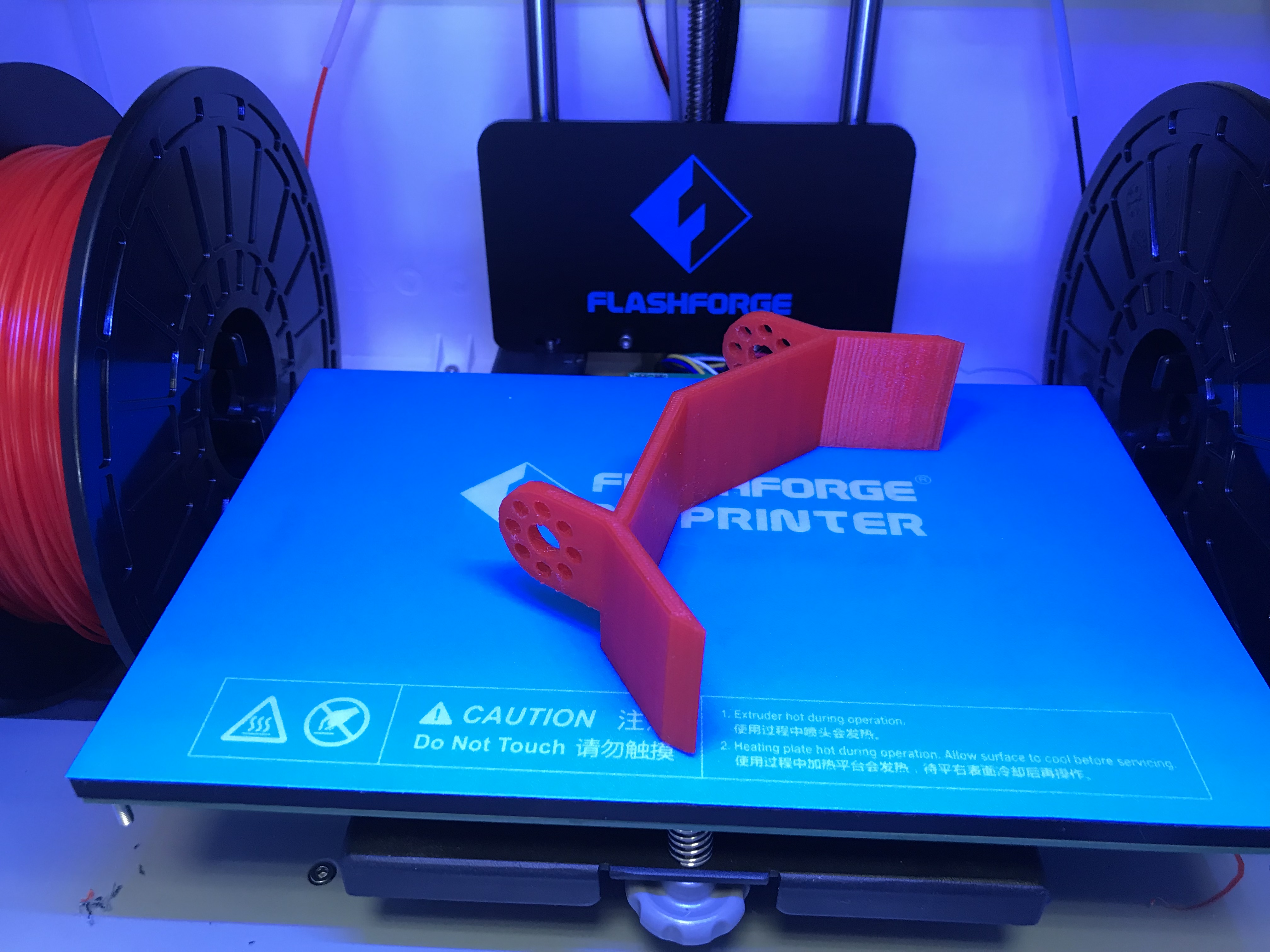

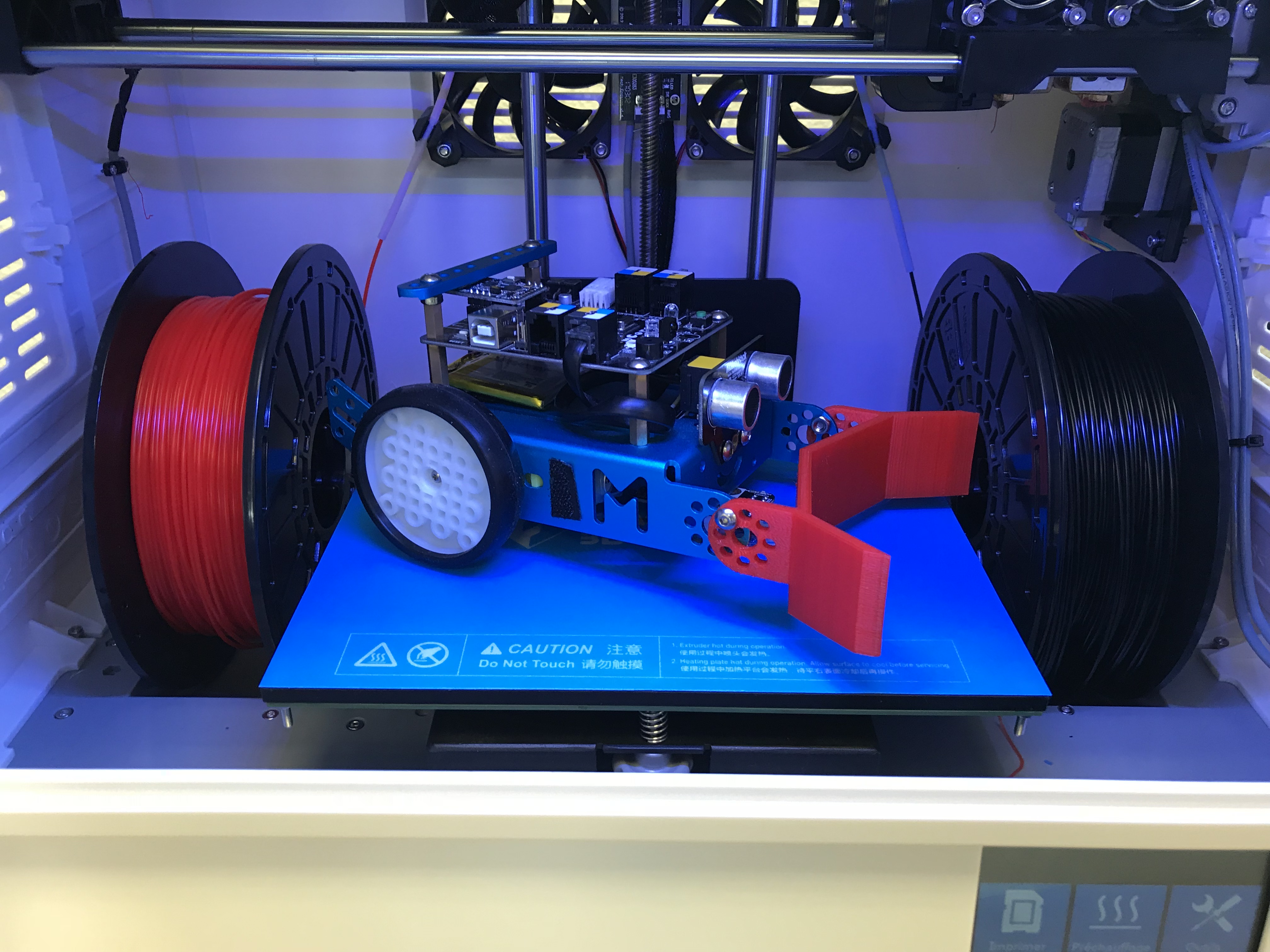

• -5- Configurer et lancer l'impression avec Flashprint .

• Il est conseillé, a part si vous n'avez peur de rien, d'attendre et de faire cette étape avec le professeur...

Ressource : creer un fichier STL et configurer avec flashprint
