-Séance 5- Dessin d'un container avec Sketchup

Nous allons Maintenant nous concentrer sur l'aspect extérieur :

La création de l'immeuble.

-1- Suivez les étapes présentées ci-dessous, en les adaptant à votre projet.

-2- A n'importe quel moment, si vous vous trompez vous devez revenir en arrière en cliquant sur

Edition /  annuler ou sur les touches Ctrl+Z

-3- Aidez vous de la vidéo de dessin d'un container de trouvant dans :

Groupe / 5.. / travail / techno / habitat /dessiner-container.mp4

-4- A tout moment vous devez ajuster la vue et le zoom de votre dessin en utilisant les trois icônes suivant :

  • Orbite pour tourner la vue
  • Panoramique  déplacer la vue
  • Zoom

Dessiner un container et le copier-coller.

  • Ouvrir sketchup 8 ou 2016
  • Ouvrez le fichier le fichier de départ se trouvant dans :

Groupe / 5.. / travail / techno / habitat / Maison 2016 / dessin de base

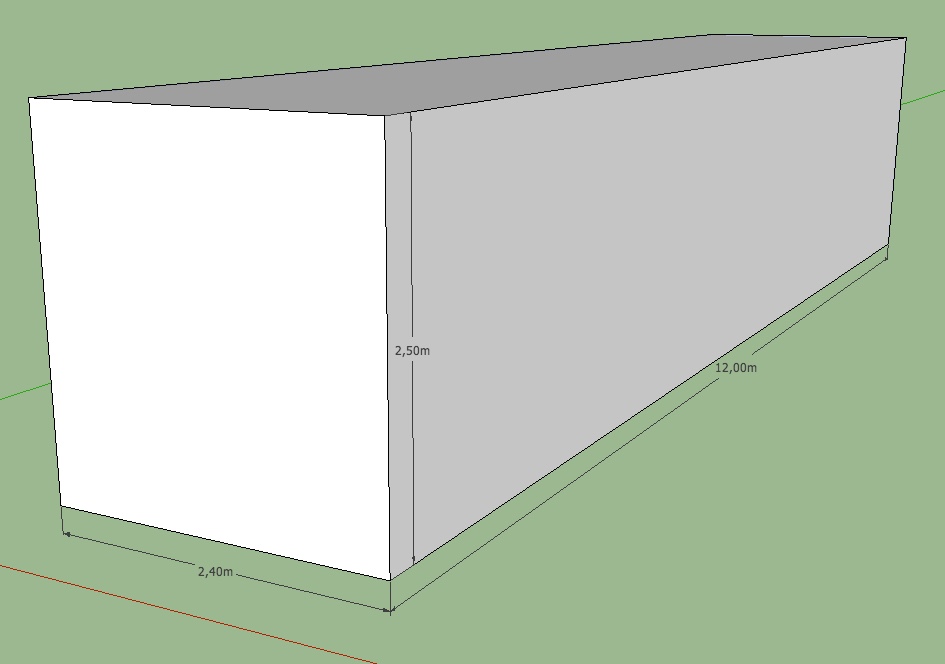

  • Dessinez un seul container de 20 pieds aux dimension très précises. (voir cahier)
  • Aidez vous de la vidéo pour tracer aux bonnes dimensions.

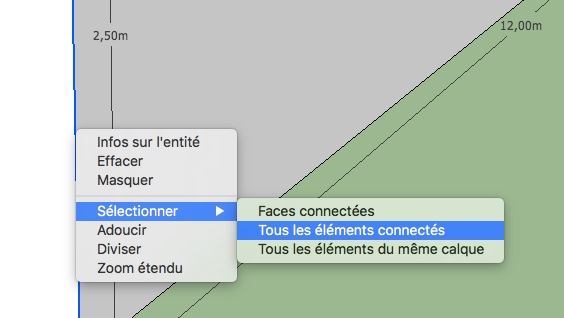

  • Sélectionner les faces et les arrêtes du container en vue de le copier  :
    1. Sélectionnez l'arrête en bleu
    2. cliquez droit
    3. Choisissez tous les éléments connectés

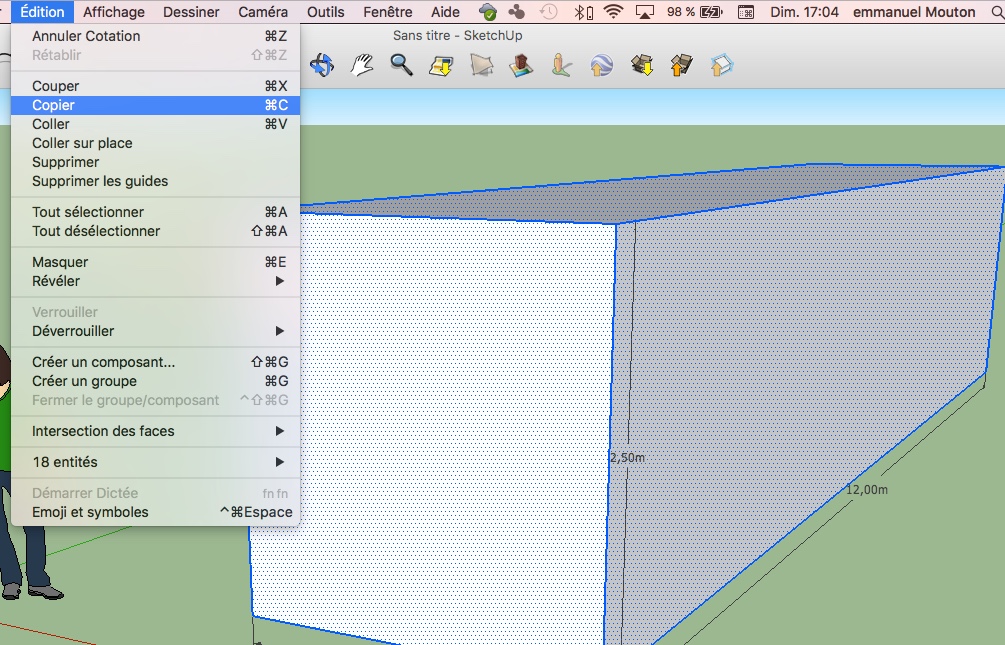

  • Copier le container :
    1. Menu édition
    2. copier

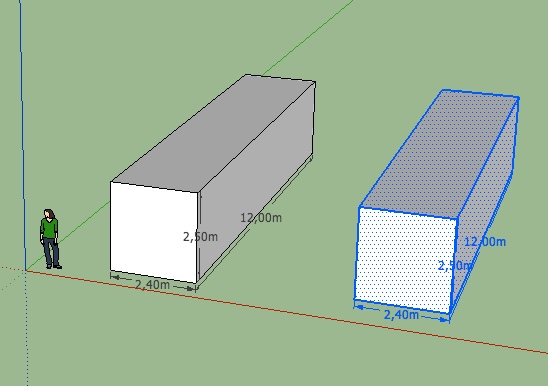

  • Coller le container :
    1. Menu édition
    2. Coller
    3. Déplacer la souris à un endroit suffisamment dégagé.
  • Copier coller un second container
  • Vous devrez sauvegarder vos fichiers dans :

Groupe / 5.. / travail / techno / habitat / immeuble-container/ g1 ou 2 ou 3 ….

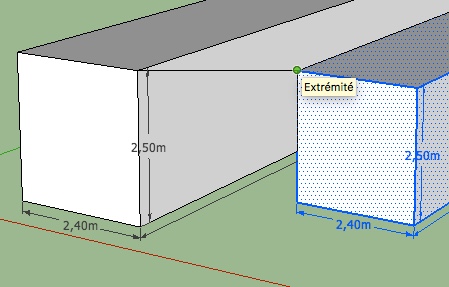

Déplacer les container pour les réunifier .
  • Sélectionner les faces et les arrêtes du container en vue de le déplacer  :
    1. Sélectionnez l'arrête en bleu
    2. cliquez droit
    3. Choisissez tous les éléments connectés
  • Choisir l'icône déplacer

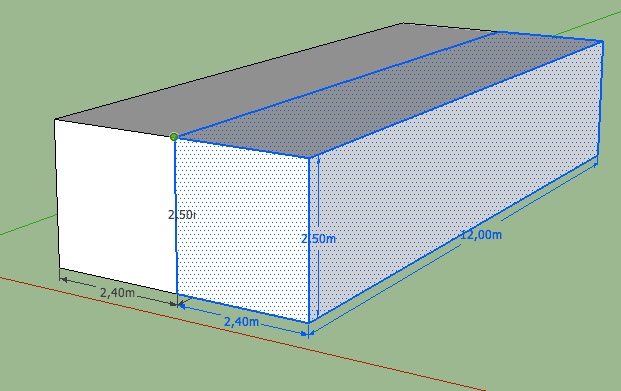

  • Déplacer le container à un point précis et reconnaissable.

  • Sauvegardez votre travail.

Création de la façade : Ouvertures / couleurs...

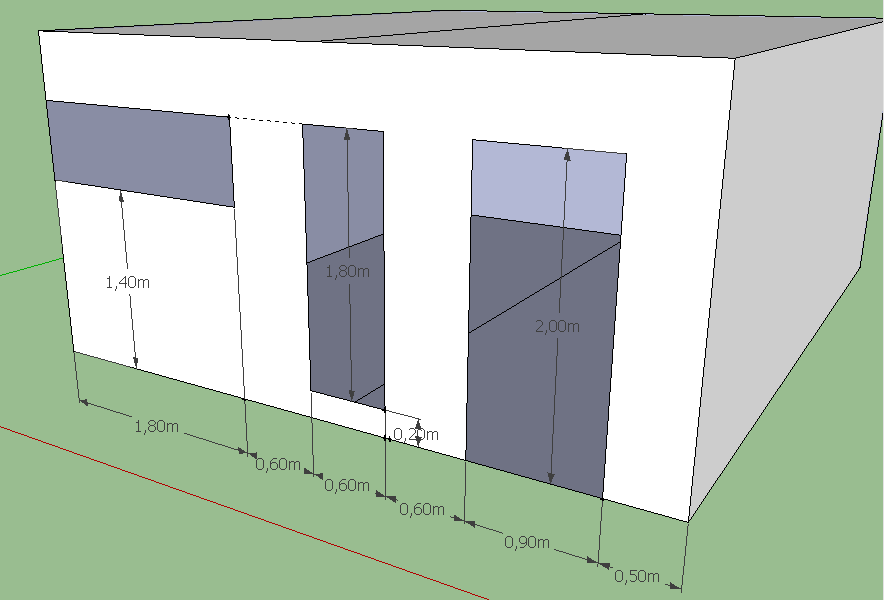

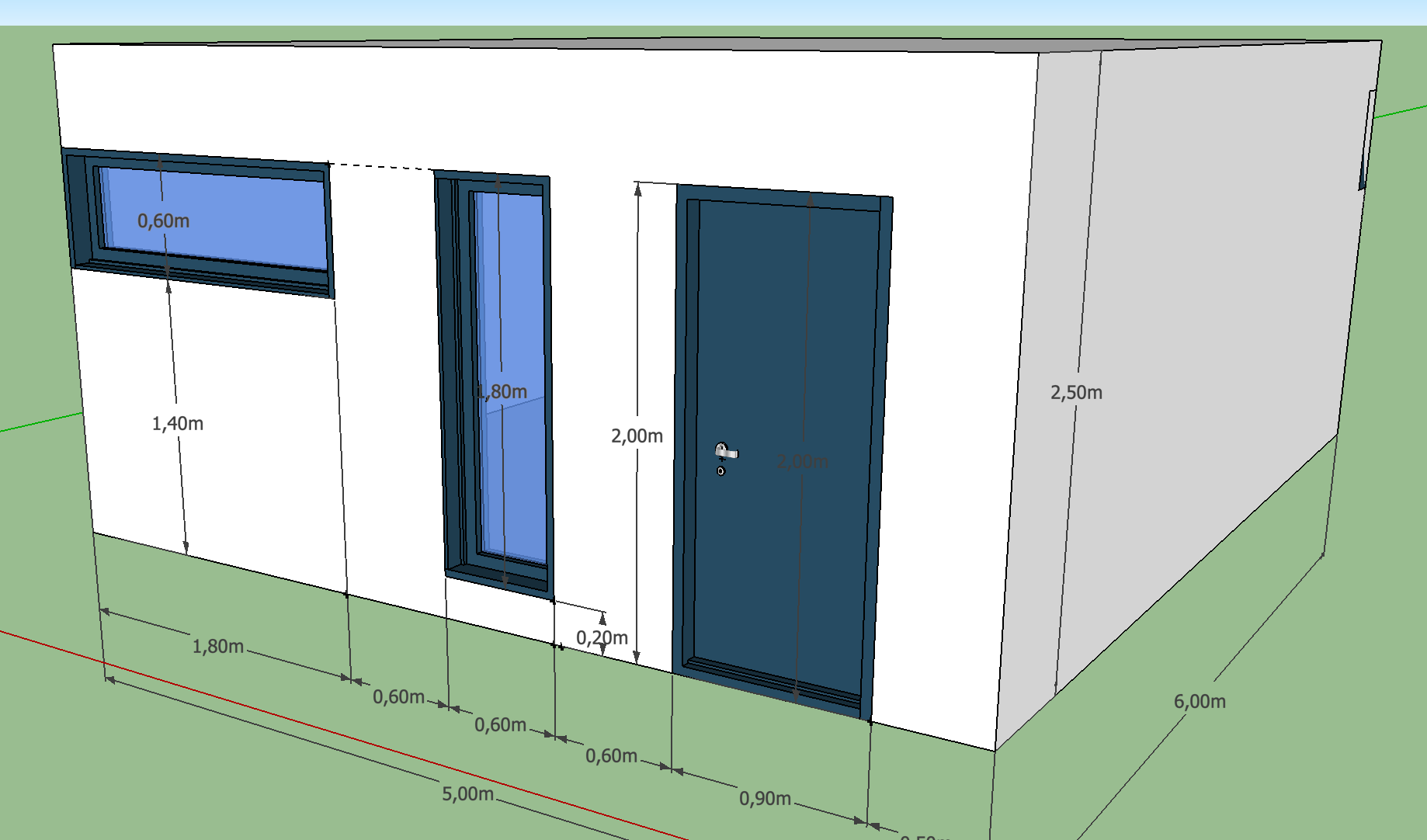

  • Tracer les ouvertures de la façade en commençant par la porte.
  • Aidez vous de la vidéo pour repérer un point et du plan de la façade.

Insérer les portes et fenêtres :

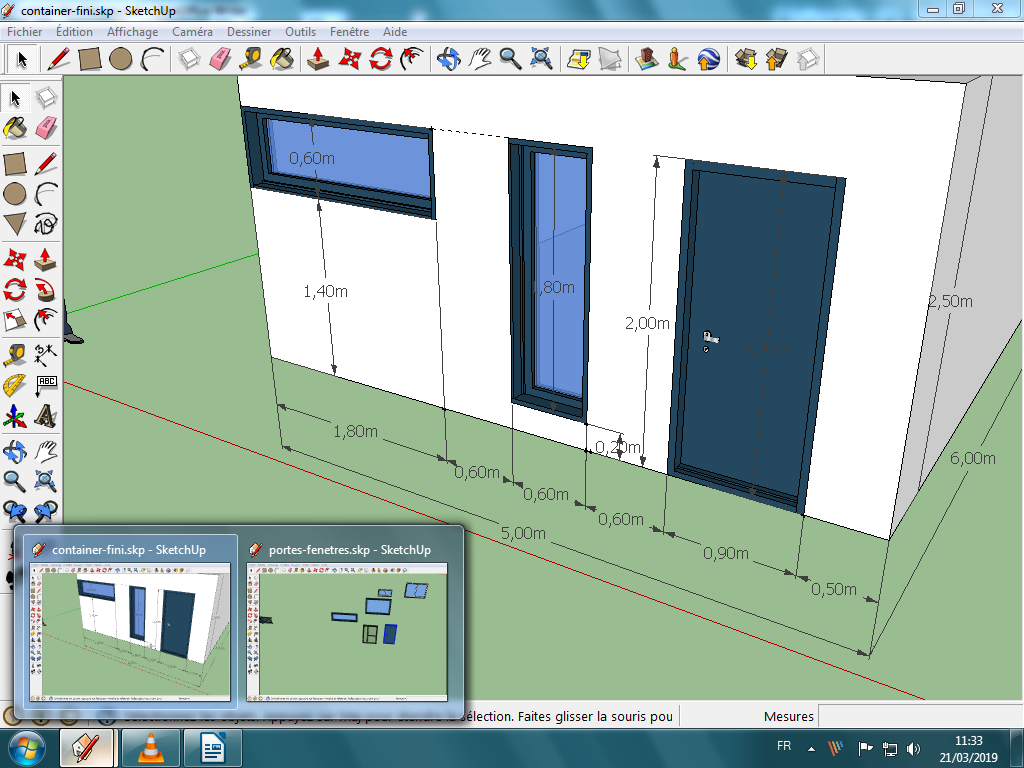

  • Ouvrir à nouveau sketch pour avoir deux fenêtres
  • Dans la seconde fenêtre, ouvrir le fichier :

Commun/travail/techno/5eme/habitat/immeuble container/ porte-fenêtres

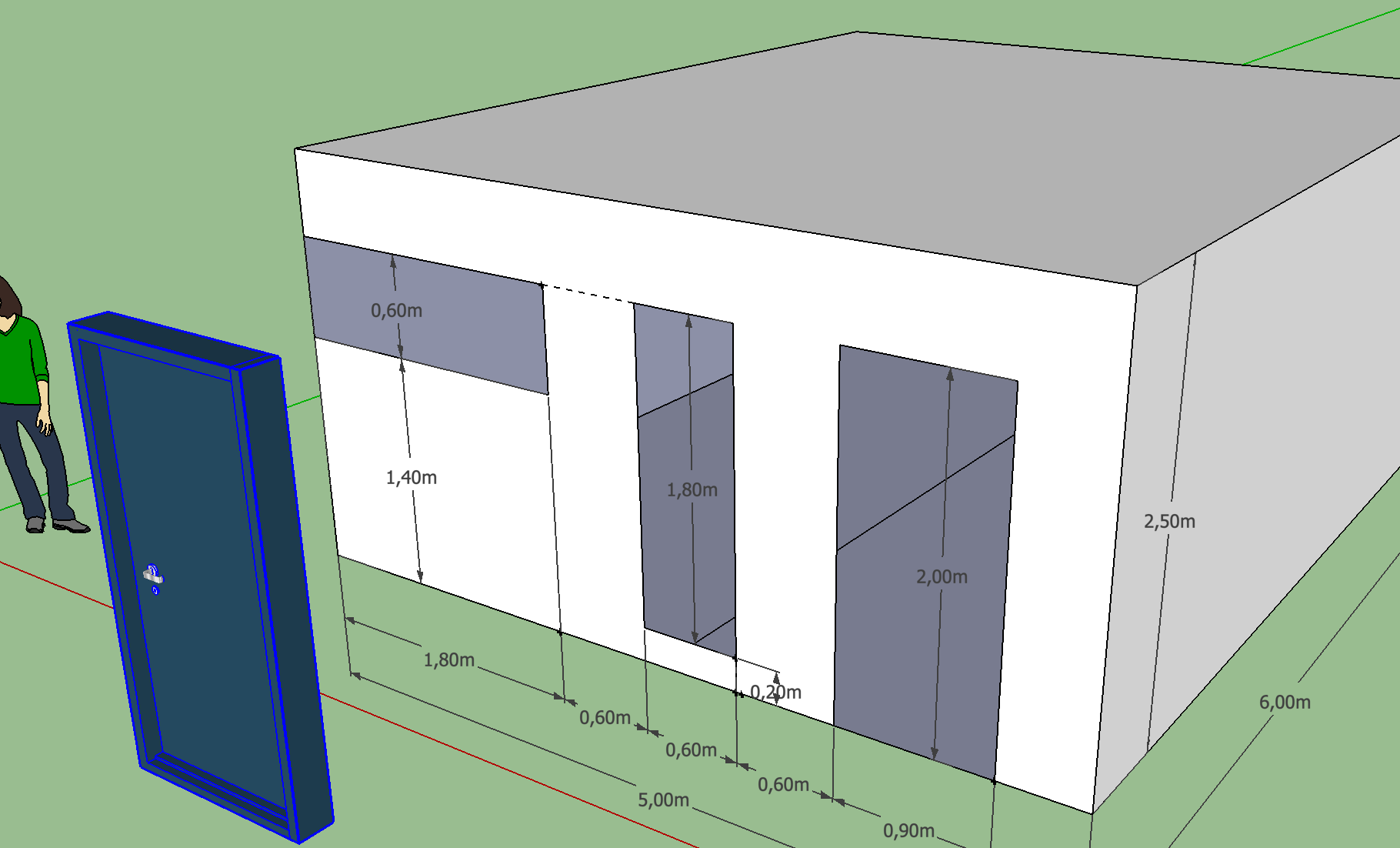

  • Copier coller la porte dans le fichier de dessin du container.
  • Tourner la porte si vous en avez besoin. (voir la vidéo)
  • Déplacer et redimensionner la porte (voir vidéo)
  • Faire de même pour les autres ouvertures.

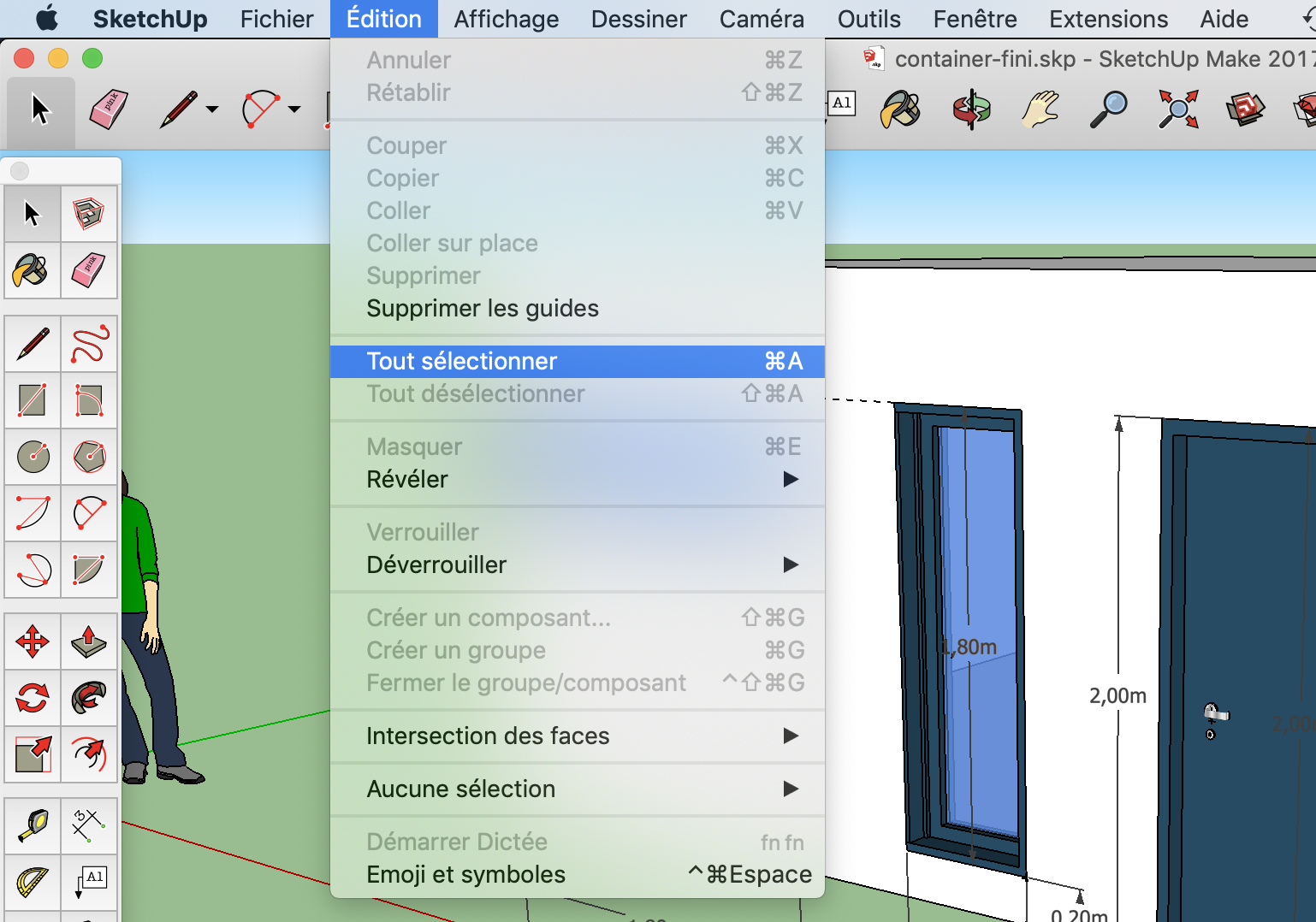

  • Sélection tous les éléments :
Menu / Edition / Tout sélectionner

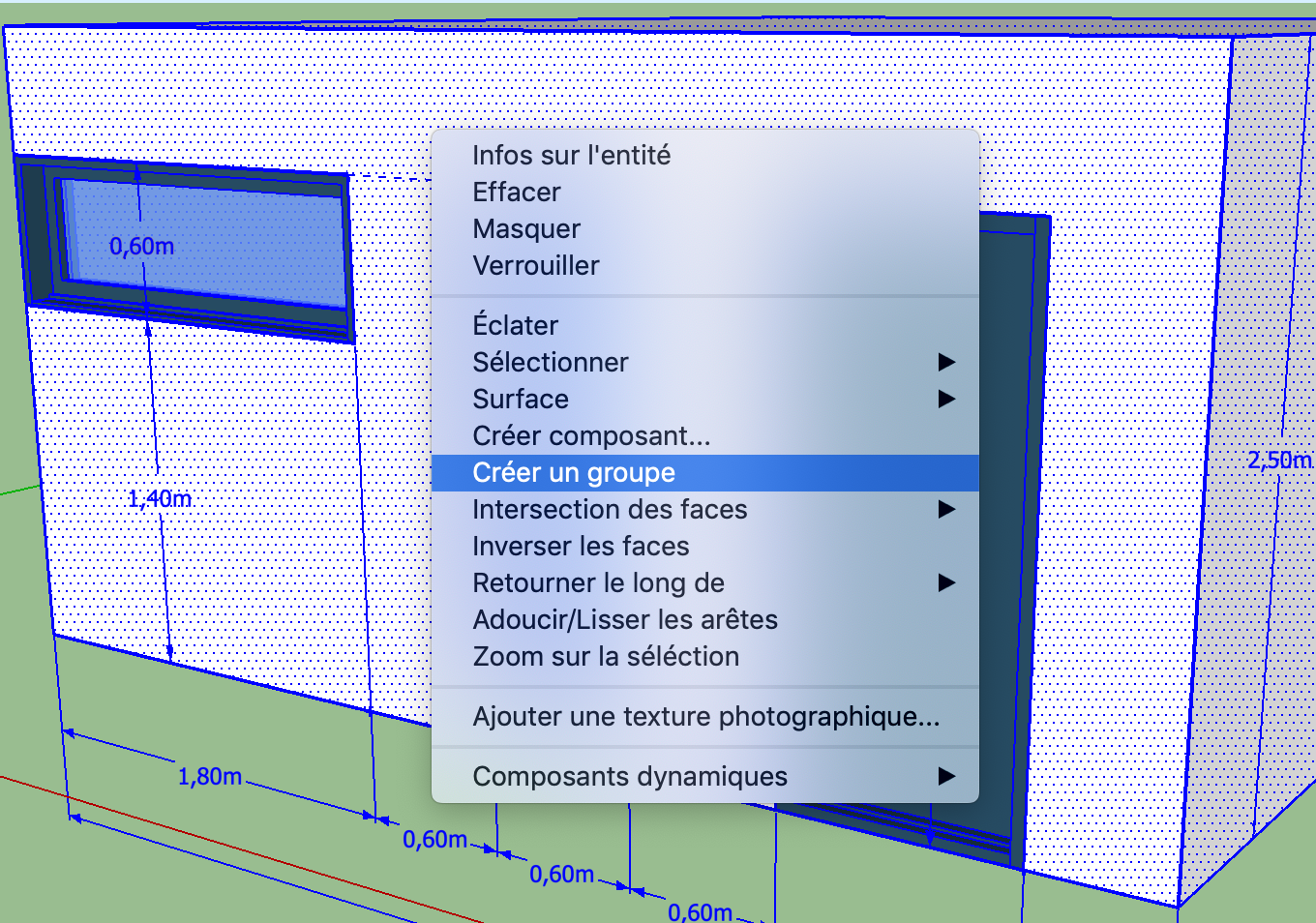

  • Grouper votre container pour le protéger.

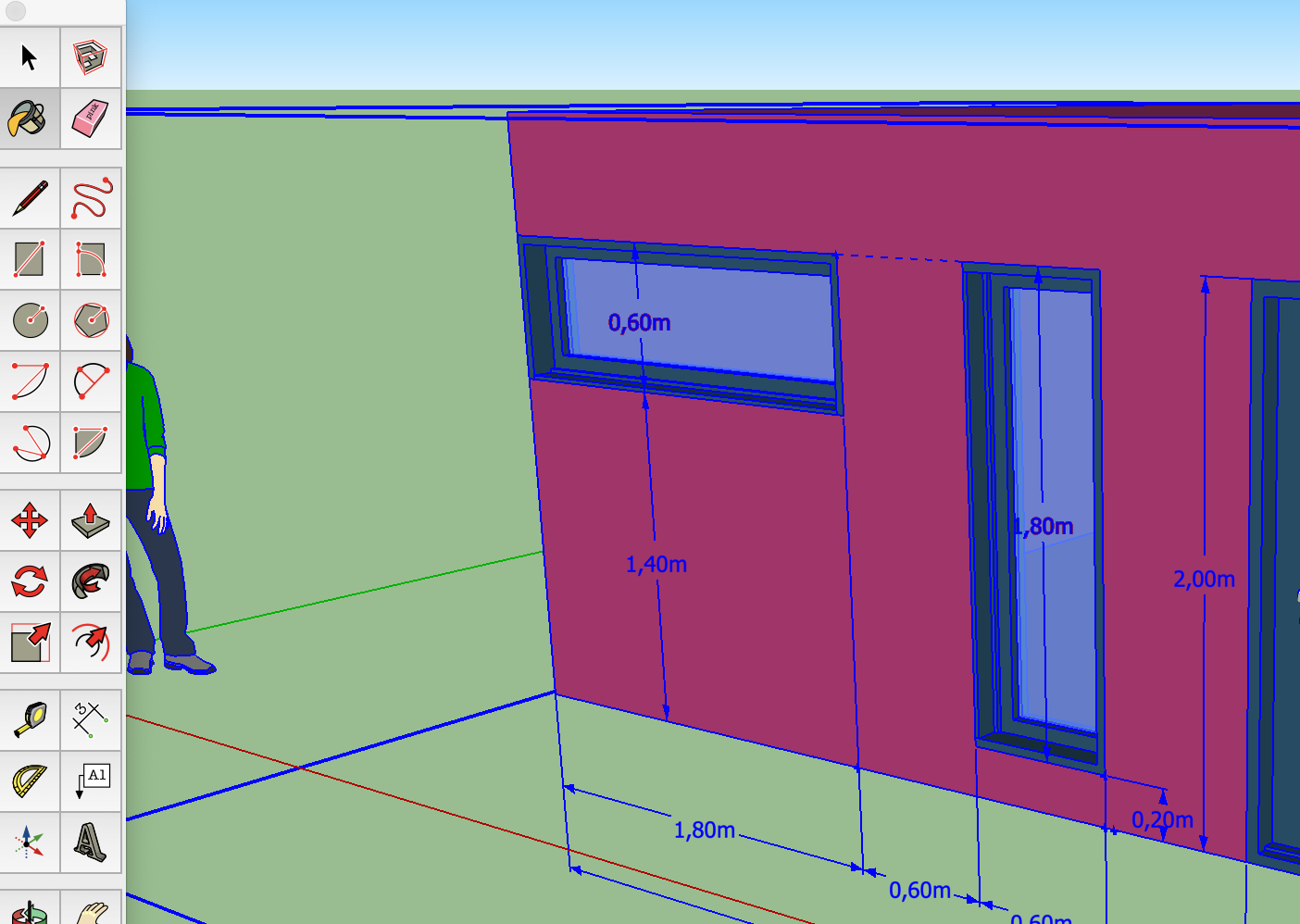

  • Choisir une couleur adaptée à une façade de maison
  • Sauvegardez
