-Séance 3- Organiser l'aménagement intérieur.

-1- Esquisses - Croquis :

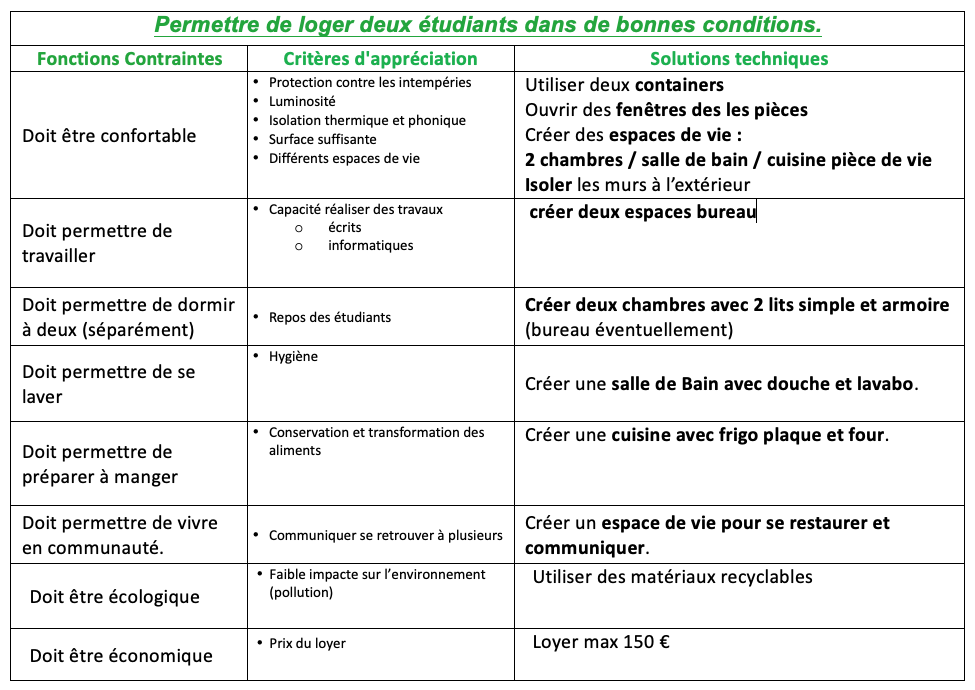

  • En vous aidant du tableau " Contraintes / Critères / Solutions " ci-dessous, réaliser le croquis de votre appartement sur une feuille A3 en vue de dessus.
  • Vous travaillez en groupe en vous concertants. Notez le nom des pièces sans trop détailler le mobilier.

Problème :

  • Répondre avec le professeur à la question suivante : Quels problèmes posent la réalisation du plan de l'appartement sur feuille ?

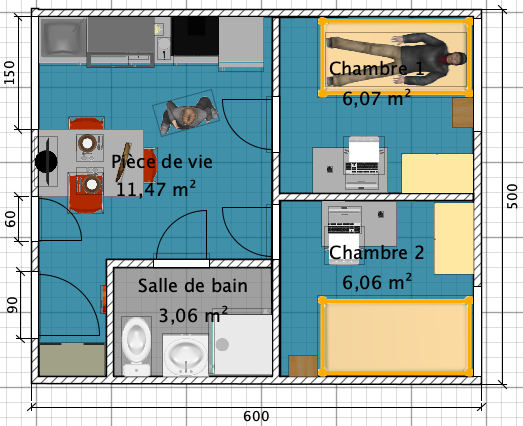

-2- Dessiner votre projet d'appartement dans Sweethome 3D.

Vos fichiers seront sauvegardés dans :

Groupe\5..\travail\techno\habitat\appartement container\nom1-nom2-appart

Opération Ressources

-1- Gérer l'épaisseur des murs.

  • choisir l'icône

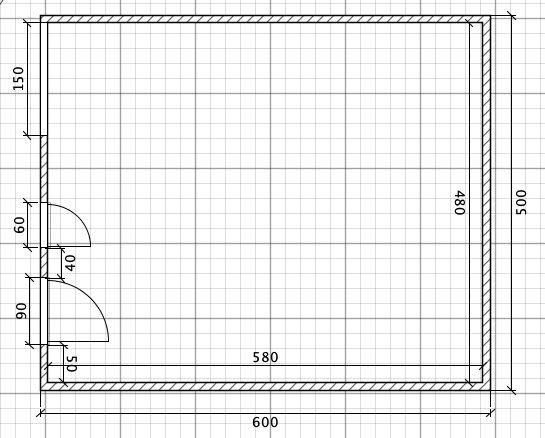

-2- Créer les murs extérieurs.

  • Choisir l'icône

  • pensez à zoomer  et à dézoomer

  • Vous devez tracer des murs de 6m de long par 5 mètres de large correspondant à deux containers réunifiés

-3- Créer les cotations

  • Choisir l'icône
  • Créer les côtes intérieurs et extérieurs.
  • Faire valider par le professeur.

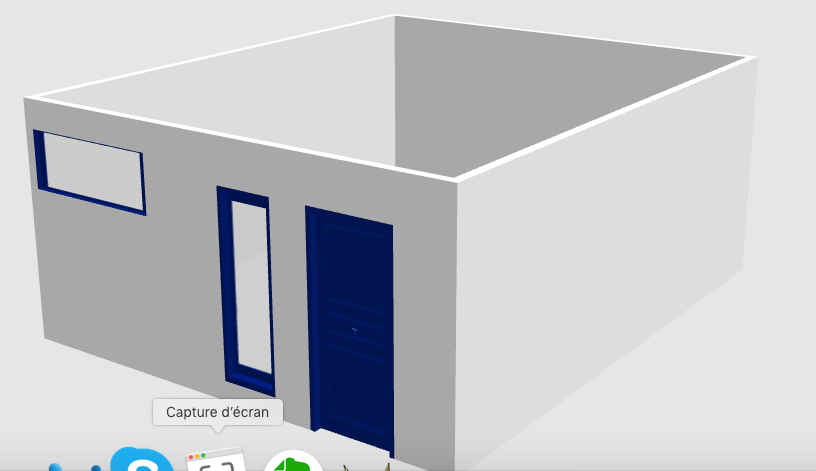

-4- Insérer les portes et fenêtres de la façade "d'entrée"

-5- Créer les pièces.

  • Choisir l'icône
  • Rappel : L'appartement doit contenir deux chambres, une pièce de vie et une salle de bain.

-6- Agencer les chambres.

  • Insérer le mobilier et valider la viabilité dans l'appartement
  • Modifier la position et la taille des pièces (éventuellement).
  • Modifier l'agencement de l'appartement

Attention : Si vous modifiez la taille du mobilier, l'ensemble doit rester cohérent.

-7- Tracer les cloisons intérieures et insérer les portes de communication.

  • Choisir l'icône créer des murs.
  • Tracez des cloisons de 10cm d'épaisseur sur le tracé de vos pièces.
  • Insérer les portes de communication.
-8- Agencer la salle de bain et la pièce de vie

-9- Vérifiez que vous répondez bien à toutes les contraintes du cahier des charges.

  • Relisez le tableau en début de page et valider toutes les solutions techniques.
    • Attention aux fenêtres !!!

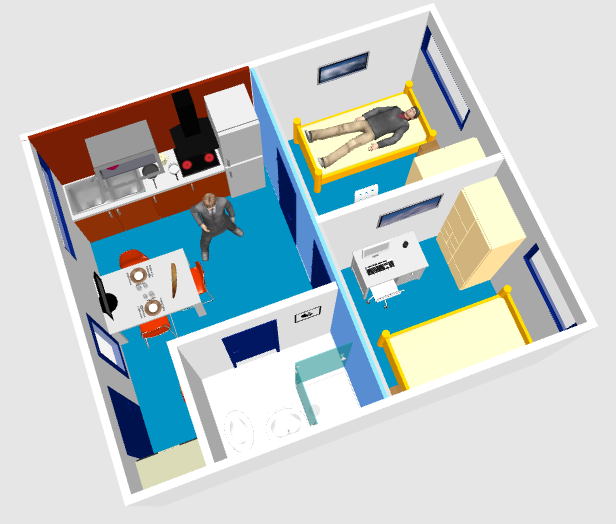

-10- Insérer deux personnes et validez la circulation dans l'appartement les déplaçant.

-11- Gérer la couleur des murs et du sol.

  • Choisir la majorité des murs dans des couleurs neutres (blanc gris).
  • Vous pouvez choisir sur certain murs des couleurs plus marquées pour repérer un espace particulier ( ex cuisine).
  • Choisir des couleurs de sol unies et non pas de textures pour ne pas surcharger l'ordinateur.

  • Attention un mauvais choix de couleur vous pénalisera ! Des couleurs pas harmonieuses ne rendront pas un espace agréable a vivre. Concertez vous !

-12- Finir la décoration de l'ensemble… Ne pas trop surcharger l'appartement

Faire valider le travail par le professeur.
