-2- Etude des solutions techniques :
-2.1- Découverte de la maison existante :
-1- Sur votre cahier d'investigation, réécrire le titre de la séance, le titre de l'exercice et coller les plans distribués par le professeur.

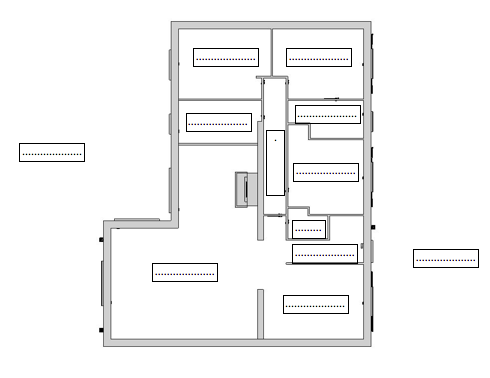

-2- Réécrivez sur le plan d'agencement intérieur le nom de chaque pièce, le jardin et l'allée d'accès à la route :
-2.2- Hiérarchisation des fonctions de service :
Dans le tableau récapitulatif des fonctions, classer les fonctions des plus importante à la moins importante.
| Rang | Fonctions assurées par le garage | Rang | Fonctions assurées par la terrasse | |
| Le garage doit contenir deux voitures | La terrasse doit protéger les utilisateurs de la pluie et du vent. | |||
| Le garage doit avoir un espace de rangement raisonnable. | La terrasse doit communiquer avec la cuisine ou la salle à manger et le jardin. | |||
| Le garage doit communiquer avec la cuisine et le jardin | La terrasse doit être isolée de la rue | |||
| On doit pouvoir rentrer les courses du garage à la cuisine sans se mouiller. | On doit pouvoir manger et se reposer sur la terrasse | |||
| L'accès à la rue doit être le plus simple possible |
-2.3- Etude des solutions techniques : Choisir la position du garage :
Pour les trois fonctions suivantes,
|
Le garage doit communiquer avec la cuisine et le jardin |
| L'accès à la rue doit être le plus simple possible. |
| La terrasse doit communiquer avec la cuisine ou la salle à manger et le jardin. |
-1- Étudiez les différents dessins et plans fournis par votre client de sa maison. Repérez et entourez en rouge (sur le schéma à main levé et la vue 3D), la zone la plus grande possible ou vous pouvez placer le garage.).
-2- Justifiez à l'écrit sous vos schéma vos choix quand à l'emplacement du garage et présentez les à la classe.
-2.4- Etude des solutions techniques : concevoir le garage et la terrasse
Pour les fonctions suivantes,
|
Le garage doit avoir un espace de rangement raisonnable. |
| On doit pouvoir rentrer les courses du garage à la cuisine sans se mouiller |
| La terrasse doit protéger les utilisateurs de la pluie et du vent. |
| La terrasse doit être isolée de la rue |
Elaborer à la suite sur votre cahier d'investigation un ou des croquis en 2D (vue de dessus) ou en 3D du garage et de la terrasse.
- Vous dessinerez à main levée ou à la règle.
- Vous pouvez soit redessiner la maison rapidement ou demander des plans de la maison à coller sur votre cahier pour vous aider.
-2.5- Etude des solutions techniques : Choisir les dimensions.
Pour les fonctions suivantes,
|
Le garage doit contenir deux voitures |
| Le garage doit avoir un espace de rangement raisonnable. |
| On doit pouvoir manger et se reposer sur la terrasse |
Et en intégrant une partie des contraintes d'urbanisme du PLU (plan local d'urbanisme) décidé au niveau de la communauté des communes
|
Le garage doit doit être à plus de 6 mètre de la route |
| Le garage peut toucher les limite de propriétés |
-1- Ecrire en titre : "Encombrement des Véhicules"
- Grâce au chapitre "ressources" ci-dessous, rechercher puisecrire les dimensions d'une twingo
- Calculez et écrire les dimensions moyennes d'un 4x4
-2- Ecrire en titre : "Calcul des dimensions du garage"
- Rédiger une "formule" permettant de calculer la longueur et la largeur du garage pouvant accueillir la twingo et le 4x4.
Remarque : On notera : L(4x4) pour la longueur du 4x4, l(4x4) pour la largeur, L(garage) pour la longueur...
-3- Ecrire en titre : "Taille totale du garage :"
- Intégrez à vos dimensions, la contrainte liée au besoin de rangement, et écrire vos nouvelles dimensions (longueur largeur) sur votre cahier puis sur votre plan.
