Comment choisir le bon capteur / détecteur.

Icône de l'outil pédagogique Fonctionnement des capteurs / détecteurs et des actionneurs
  • Nous avons plusieurs capteur et détecteurs disponibles qui permettent d'acquérir des informations de nature logiques ou analogiques.
  • Familiarisez vous avec ces différents capteur et détecteurs dans le but de les utiliser pour résoudre les problèmes de papi.

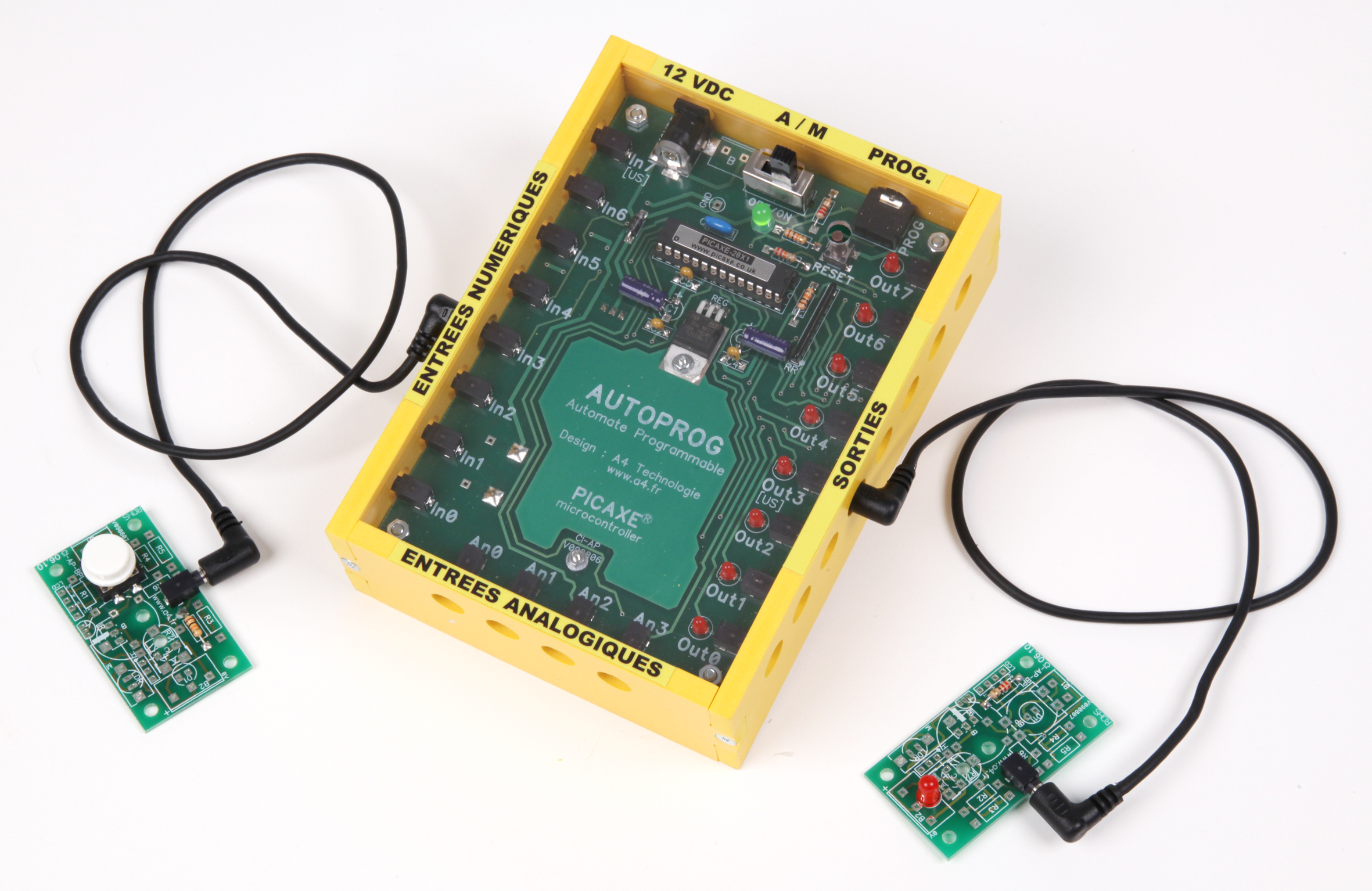

  • Nous programmerons avec le logiciel "Programming Editor" et testerons sur le banc d'essais "Picaxe Autoprog".
  • Aidez-vous des ressources vidéos ci-dessous.



 Capteur / détecteur / à découvrir
 Travail à faire

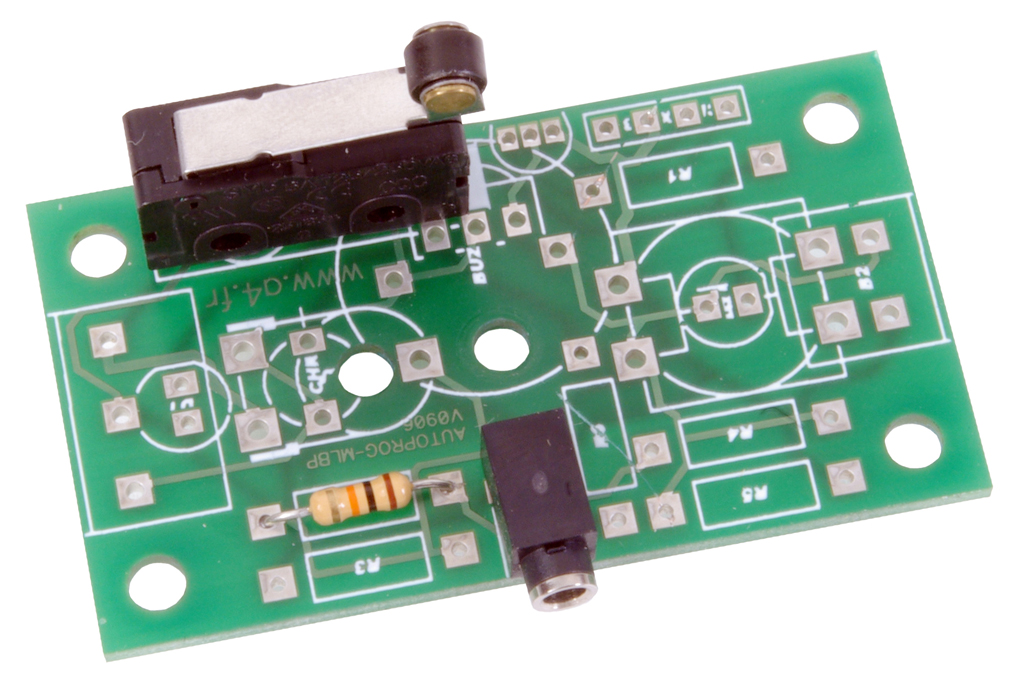

-1- Interrupteur simple
  • Lancer le logiciel : Picaxe Programming editor (sur le bureau du PC)
  • Ouvrir le fichier inter1 (voir début video1) se trouvant dans

Commun \ travail \ techno \ Autoprog \ découverte\

  • Câbler les capteurs et les actionneurs sur le boîtier picaxe (voir video2)
  • Configurer le boitier du picaxe et transférer le programme (voir video1)
  •  Testez le programme.
  • Commentez le programme sur votre doc de synthèse 3

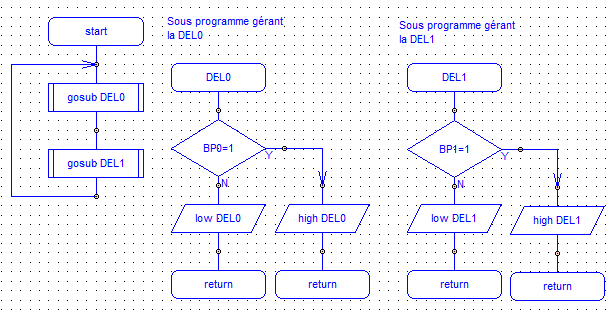

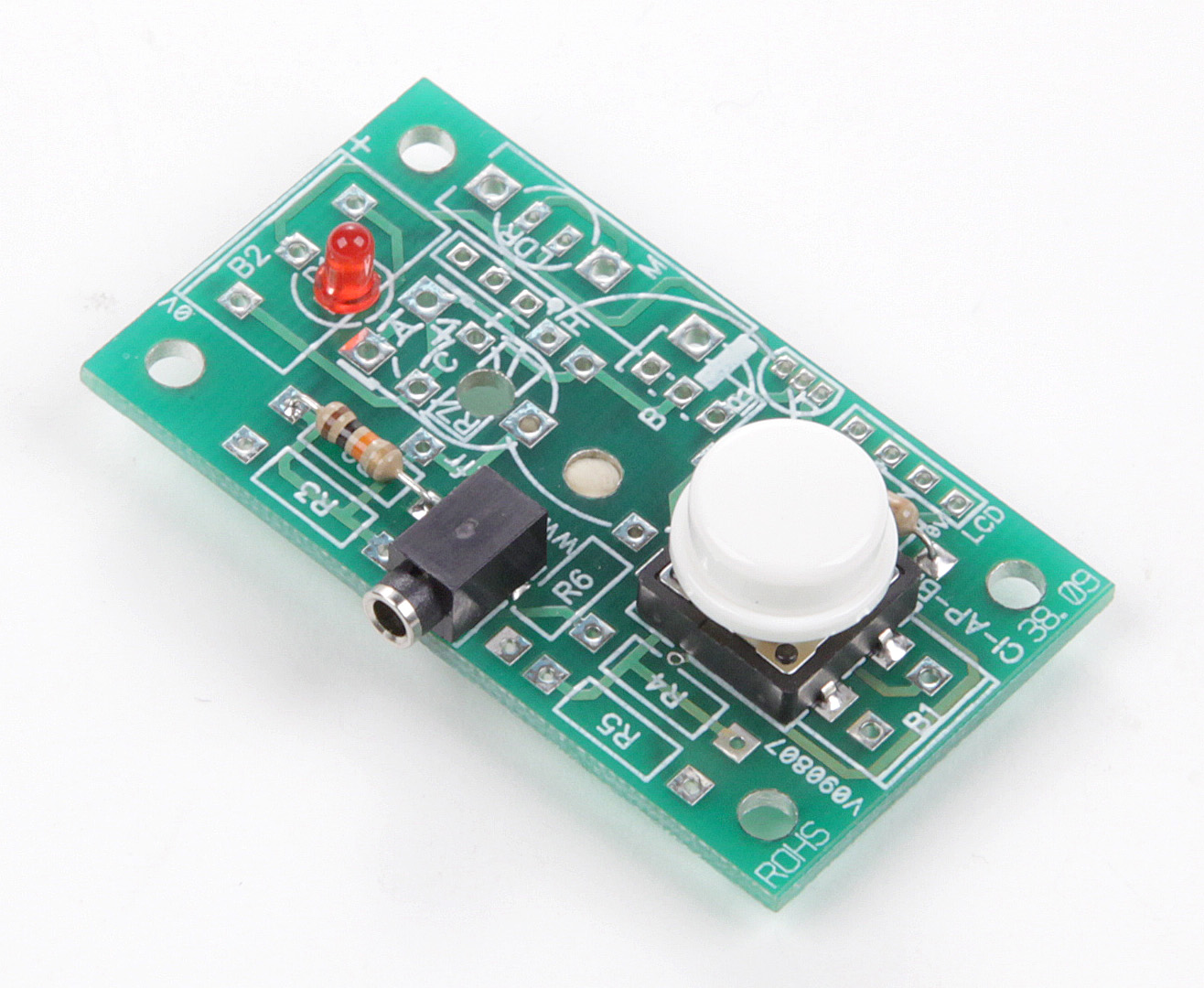

-2- Interrupteur évolué
  •  Ouvrir le fichier : 2inter_2diodes
  • Câbler les capteurs et les actionneurs sur le boitier picaxe (voir video2)
  • Configurer le boitier du picaxe et transférer le programme (voir video1)
  •  Testez le programme.
  • Modifiez le programme pour allumer une DEL2 avec le Bouton poussoir 0 (BP0)
  • Cette troisième DEL2 fonctionne en même temps que la DEL0

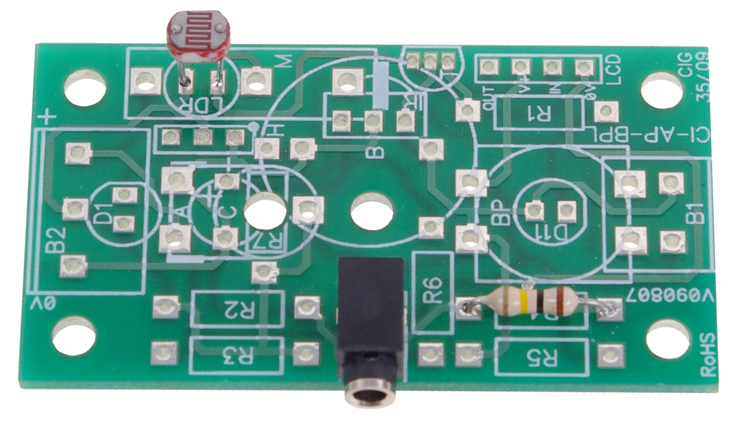

-3- Capteur de luminosité (LDR)
  • Ouvrir le fichier LDR1.
  • Câbler les capteurs et les actionneurs sur le boitier picaxe (voir video2)
  • Configurer le boitier du picaxe et transférer le programme (voir video1)
  •  Testez le programme.
  • Commentez le programme sur votre doc de synthèse.
  • Modifiez le programme en ajustant le seuil de luminosité qui sera adapté à notre problème.

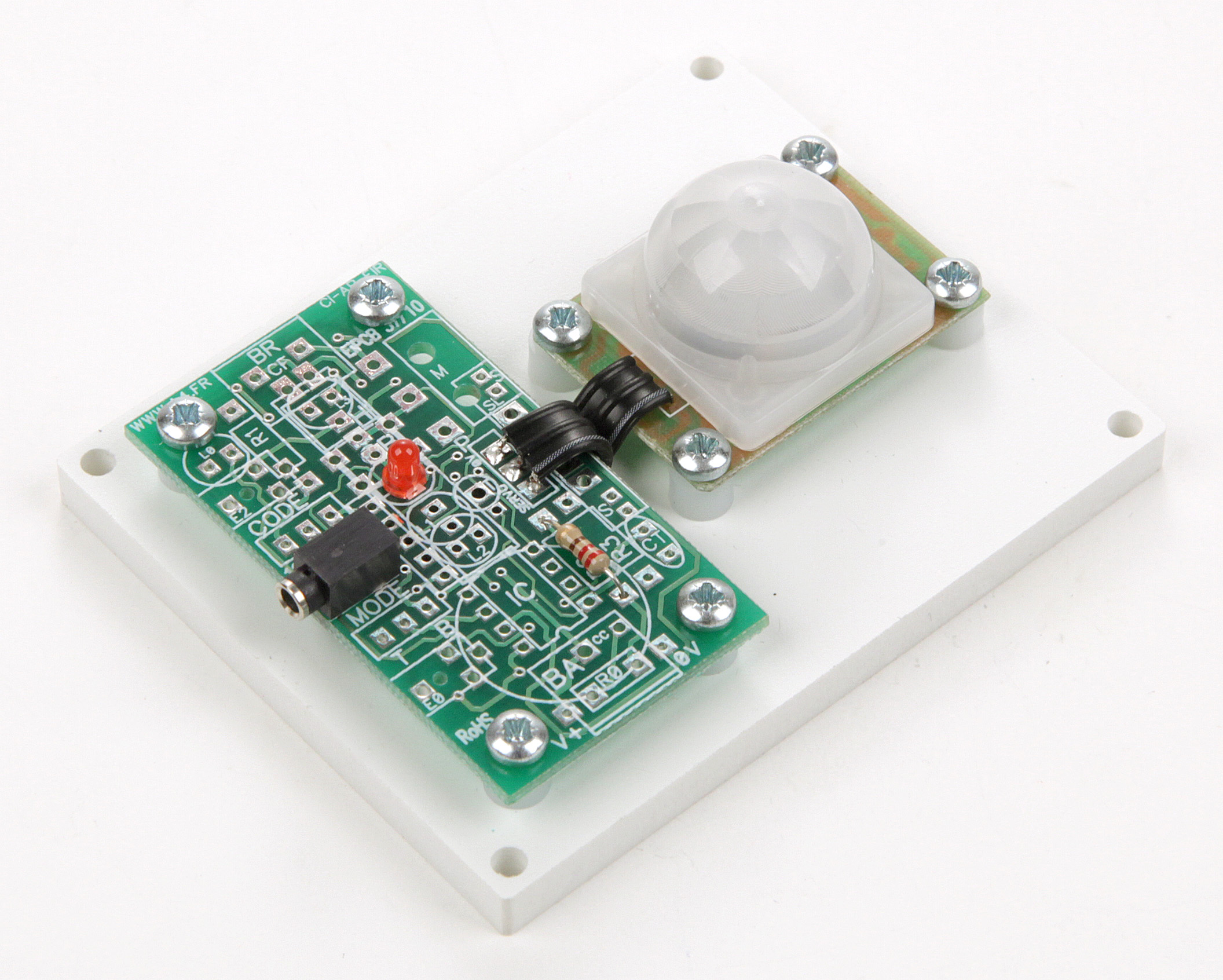

-4- Détecteur de présence (PIR)

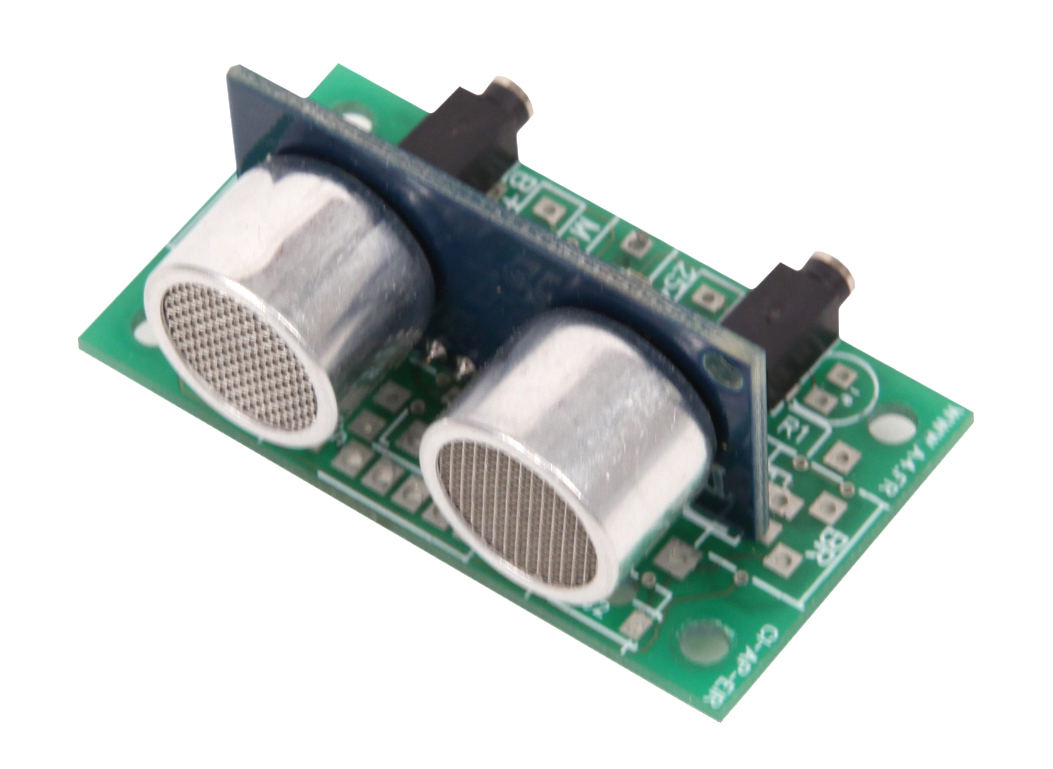

-5- Capteur ultrason (distance)

  • Ouvrir le fichier ultra1.
  • Câblez et testez le programme.
  • Commentez le programme sur votre doc de synthèse.
  • Modifiez le programme en ajustant la distance détection à 20cm puis essayer de trouver la distance limite de détection.

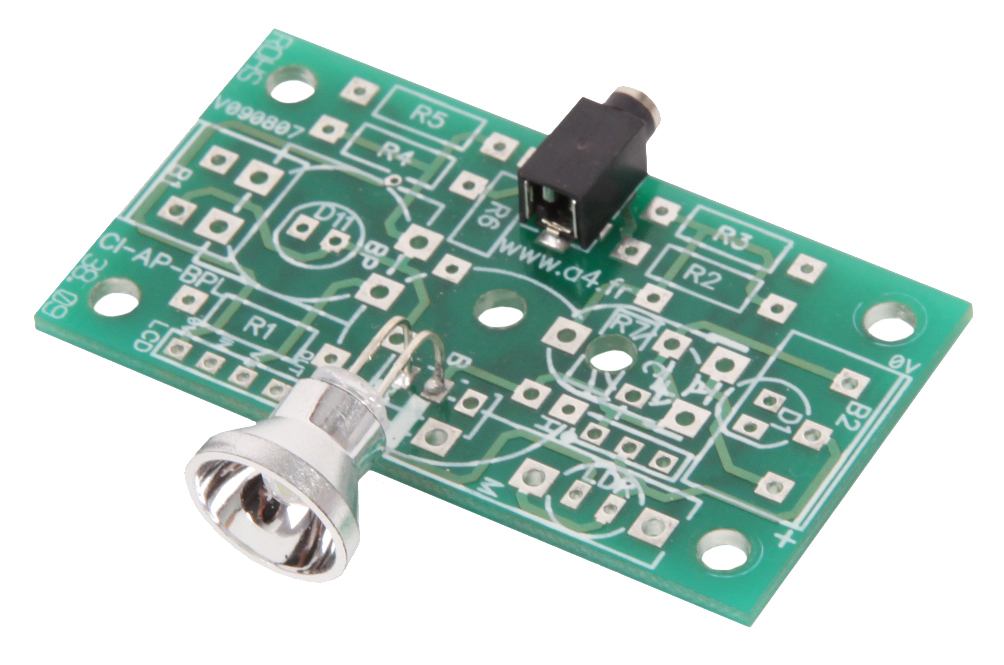

-6- Barrière infrarouge (détecteur)
  Si vous avez le temps .......


Icône de l'outil pédagogique Utiliser Autoprog : Videos ressources

Pensez à augmenter la qualité de la vidéo pour pouvoir lire le texte !!!



-1- Configurer le boitier du picaxe et transférer un programme

-2- Câbler les capteurs et les actionneurs

sur le boitier picaxe


 -3- Créer un programme sur Autoprog
 -4- Modifier un programme sur Autoprog
 -5- Commenter un programme
