Exercice n°1 : Découverte du capteur d'obstacle

Comment détecter un obstacle ?

Comment éviter un obstacle ?

  • Lancer Scratch2.

Commun \ travail \ techno \ 3eme \ voiture-autonome

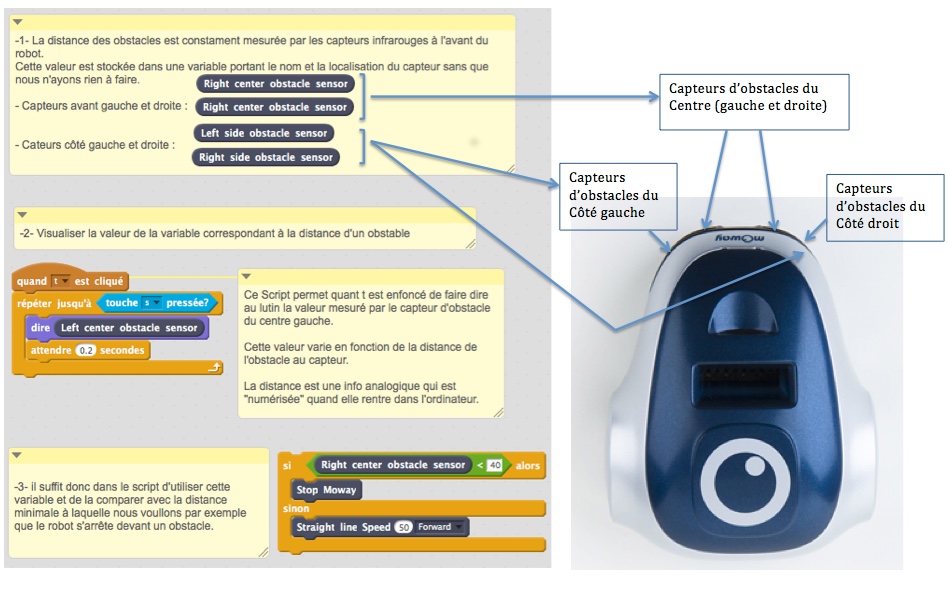

- 1- Etalonner les capteurs infrarouges d'obstacles.

  • Placez votre robot Moway au point B.
  • Placez un obstacle type "kapla" couleur bois à 30cm devant moway.

Etudiez et coller le cours suivant :

  • Ecrire en titre dans le cahier : Etalonner les capteurs d'obstacles.
  • Dans Scratch, lancez l'algorithme de mesure de distance aux capteurs en appuyant sur "t".
  • retenir la valeur annoncée par "Alex"

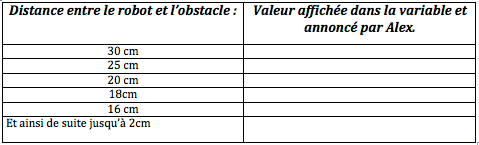

  • Déplacez l'obstacle régulièrement et notez vos résultats dans un tableau à la suite.

  • Conclure : Notez vos remarques et observations, puis présentez le tableau en expliquant à quoi il peut servir...

  • Si vous avez le temps, changez la couleur du "Kapla" et recommencez les mesures. Que constatez vous.

-2- Détecter un obstacle dans scratch2 .

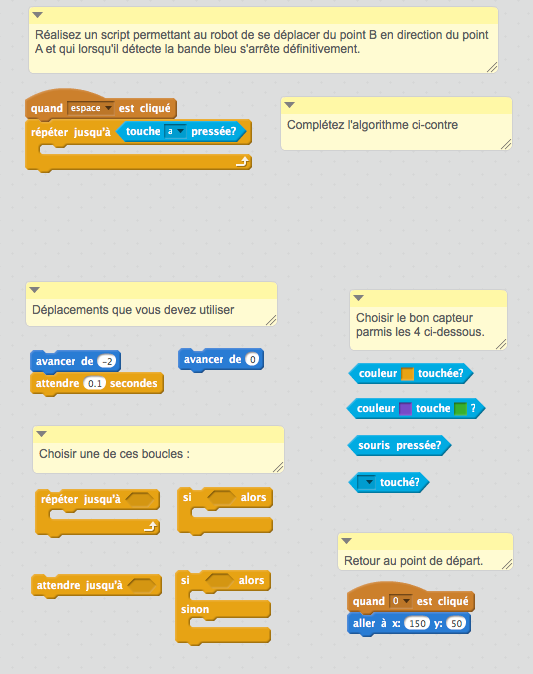

  • Dans Scratch, cliquez sur le lutin "moway" pour accéder au script de déplacement.

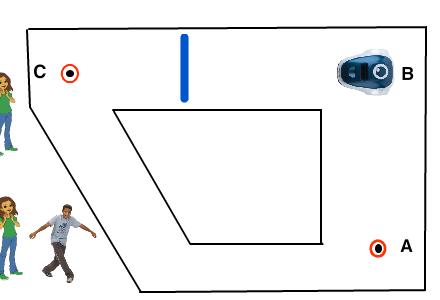

  • Réalisez le Script permettant au robot de partir du point B en direction de C et lorsque le robot détecte la bande bleu il s'arrête.

  • Faites valider par le professeur.

Si vous avez le temps :

  1. Permettez au robot de se "téléporter" de l'autre côté de la bande bleu et rejoignez le points B. (c'est une situation virtuelle, tout est permis…)
  2. Vous pouvez aussi donner l'illusion que votre robot saute au dessus de l'obstacle.

-3- détecter un obstacle avec le robot moway.

  • Dans scratch, à la suite, créez un script pilotant le robot moway en respectant les 3 consignes suivantes :

    1. Le robot avance en ligne droite de manière continue sans s'arrêter.
    2. Le robot s'arrête quand il voit un obstacle.
    3. Le robot doit s'arrêter à 5cm de l'obstacle.

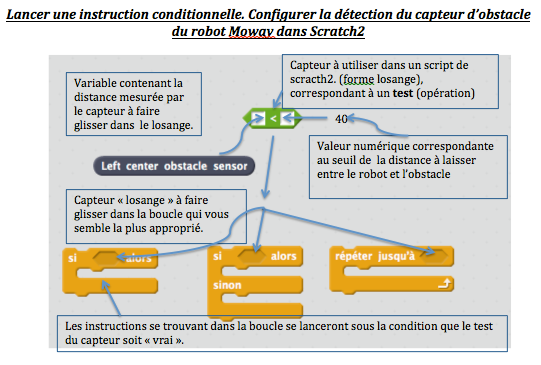

  • Aidez vous des ressources ci-dessous pour construire votre script (à coller dans le cahier) :

-4- Rédaction de l'algorithme en langage naturel… A l'écrit !

  • Dans votre cahier, ecrire en titre : "Script permettant de détecter un obstacle et d'arrêter le robot Moway"
  • A l'aide du logiciel "picpick", capturez, imprimez votre algorithme et collez le dans votre cahier.
  • A la suite, rédigez l'algorithme en langage naturel correspondant à votre script.

- Un peu d'aide - Lire l'exemple ci-dessous :

Traduction en langage naturel :

Quand a est cliqué,

- Si la couleur orange est touchée,

    - Alors donner la valeur 0 en X et Y au robot. (il va au centre)

- Sinon glisser en 3s au point (152x;52y)



-5- Testez votre programme

  • Pour testez votre algorithme sur le robot moway :
    • Sauvegardez votre travail en respectant le nom suivant :

Moway-obstacle-3?-groupe?

    • Ouvrir votre fichier sur les ordinateurs destinées à la commande des robots.
  • Faites valider votre travail par le professeur.

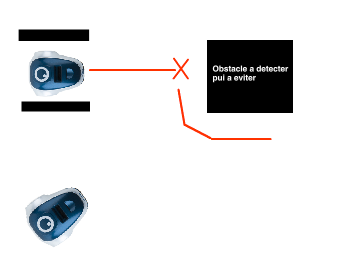

-5- Evitez l'obstacle.

  • Modifiez votre script pour que le robot Moway  détecte l'obstacle et l'évite .
  • Testez votre programme

Consignes :

  • Vous créez un nouvel algorithme à côté du script pilotant le "robot Lutin"...
  • Vous écrivez au brouillon à la suite dans votre cahier un algorithme à l'écrit de votre programme et vous n'hésitez pas à faire un schéma.

- Un peu d'aide lisez ci-dessous ou allez sur a page des ressources -
